HFSS铁氧体环行器仿真

录入:edatop.com     点击:

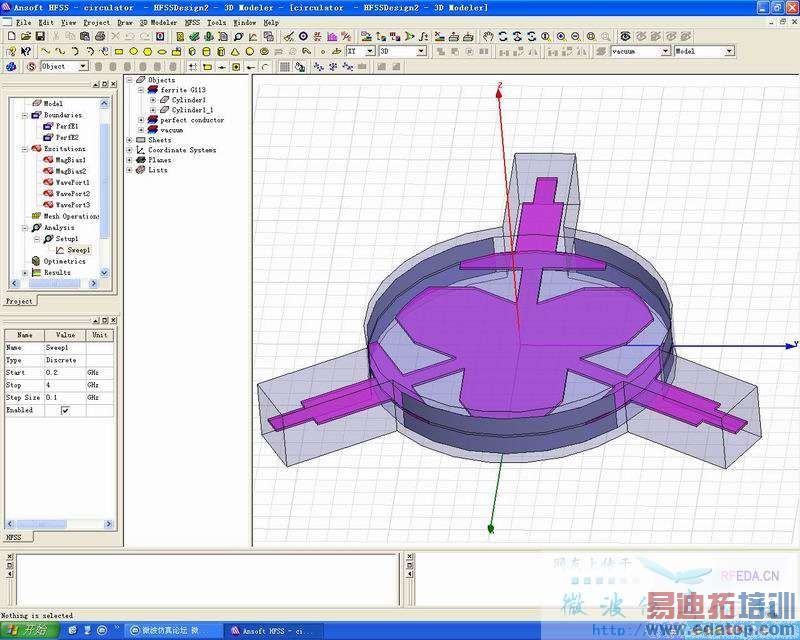

大家好!在这里看到很多对于仿真铁氧体器件有较多心得,我想请教下各位关于我仿环行器的模型有何问题,我画得是1.8G的环行器,此内导体尺寸是严格按照我们做出过的实物尺寸画得。
我的步骤:
1.画内导体,我内导体厚度设的是0.13mm,不知这样设置是否会对结果有影响
2.铁氧体是画得上下磁结构,饱和磁化强度1780GUASS,介电常数15,外加偏磁场4000高斯,但实际算得时候我发现设0跟4000没什么区别,可能是本来模型就有错误
3,内导体边界设的是Perfet E 。整个腔体外壁都是Perfet E,
算出来结果完全不对劲,请高手指导一下。我的邮箱elimia@126.com,欢迎讨论



1.外加偏磁场是4000高斯还是4000A啊?你在偏置场中对单位进行换算了么?
2。设计的环形器是否已经环形了呢?
0A/m和4000A/m差距就是很小,所以才感觉没什么区别
但是高斯就不一样了!



不好意思啊,最近有点小忙没有上来看,不知道你是不是已经解决这个问题了



小弟我刚学HFSS,也想仿真一下环行器,能否把资料跟我共享一下,小弟我万分感激!
zyzyily@163.com



还没有实现环形的功能,单位是换算过的
请问tianke邮箱多少〉〉?我把模型发给你帮我找下问题好吗



你的偏磁场应该设计到 15000 A/M 我 觉得可能有戏



关于外加偏置场的大小的确定 我仿真了Y结环形器 发现偏置场在0A/m时候 实现了很好的环形效果 为什么呢? 外加磁场不应该在0A/M啊 ? 环形器工作在低场模式下。还请高手解答。



0A/M是均匀此话场和实际应用的差别比较大
具体的和你模型的参数设置有很大关系



学习了,大部分是靠经验吧...



请问一下 在HFSS里面 如何添加外加偏磁场呢?
