HFSS如何仿真2个线圈之间的能量传递

我是新手，向各位请教一个问题。我有一个传输线圈，在附近的地方有一个接收线圈，传输线圈的地和接收线圈的地不同。我需要仿真接收线圈能够通过耦合得到传输线圈发射出去的多少能量。
请问我在HFSS仿真中，把传输线圈的输入端口设为LUMPED PORT P1,电流往进流，接收线圈的输出端口设为LUMPED PORT P2,电流往出流。然后和传输线圈和接收线圈的另外两个端口都接到地上（地设为PERFECT E).这样仿真是否合理?
多谢!

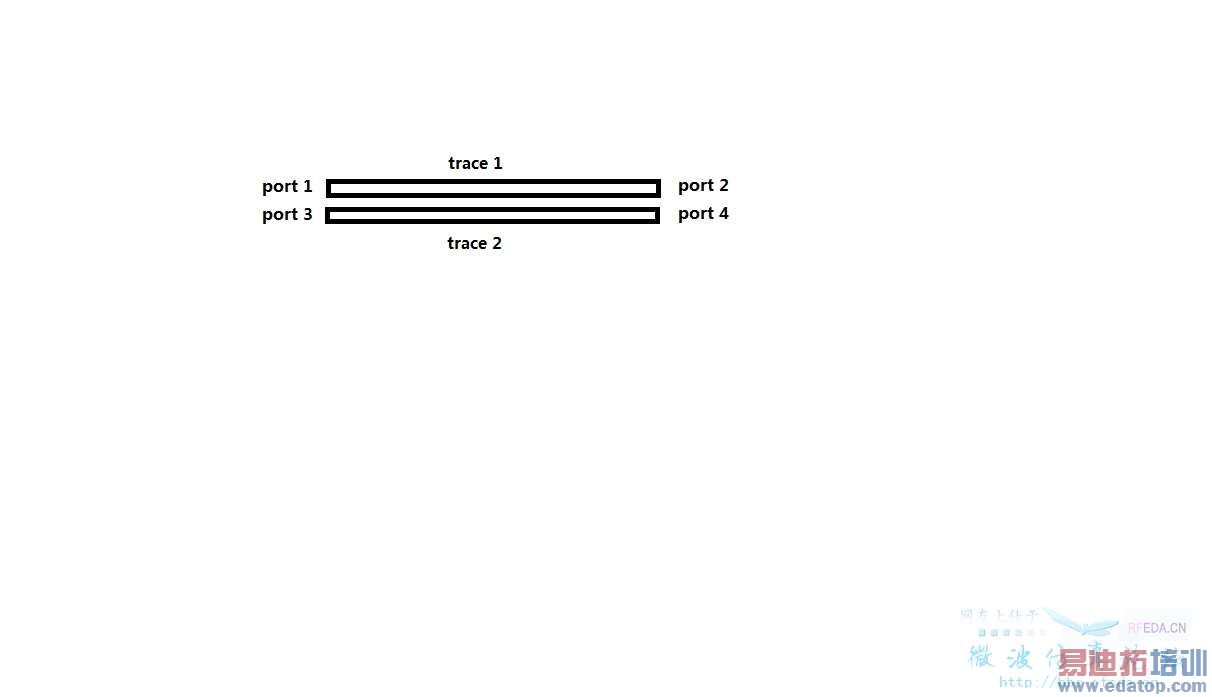

你这个能量传递和分析串扰很相似，因为你按分析串扰来就好了，即第一个线圈设端口1 & 2，第二个线圈设端口3 & 4，最后仿真出来的能量传递即为S14 S41 S23 S32，如果结构完全对称，则这4个参数是重合的。如下图的简易模型



多谢前面的热心回复。现在又有了新的问题。
按照前面的建议，回去找了西交大谢拥军老师的书，专门读了关于串扰这部分的书，也照着他的例子仿真了一遍，和他的结果完全一样。
但是，在用串扰的方法仿真2根螺旋天线之间的能量传递问题时，总是结果不对。于是我就把模型简化成2根平行线，第一根平行线的端口是P11和P13，第2跟平行线的端口是 P21和P24.如果我施加激励的时候用wave port，结果就是对的；但是如果我用lumped port，仿真出来的情况就是P11进来的能量都从P13流出，而P21流进来的能量都从P21反射回去了。所有的端口施加都应该是对的。我如果把第2根平行线删掉，把第一根平行线CLONE过去P21的能量就对了，从P24流出。或者我把第1根平行线删掉，把第2根平行线CLONE过来，结果就不变，P21的能量都反射回去了。
百思不得其解，我所有的lumped port端口加的都是一样的，不知道为什么有的能量能够流过去，有的能量流不过去。

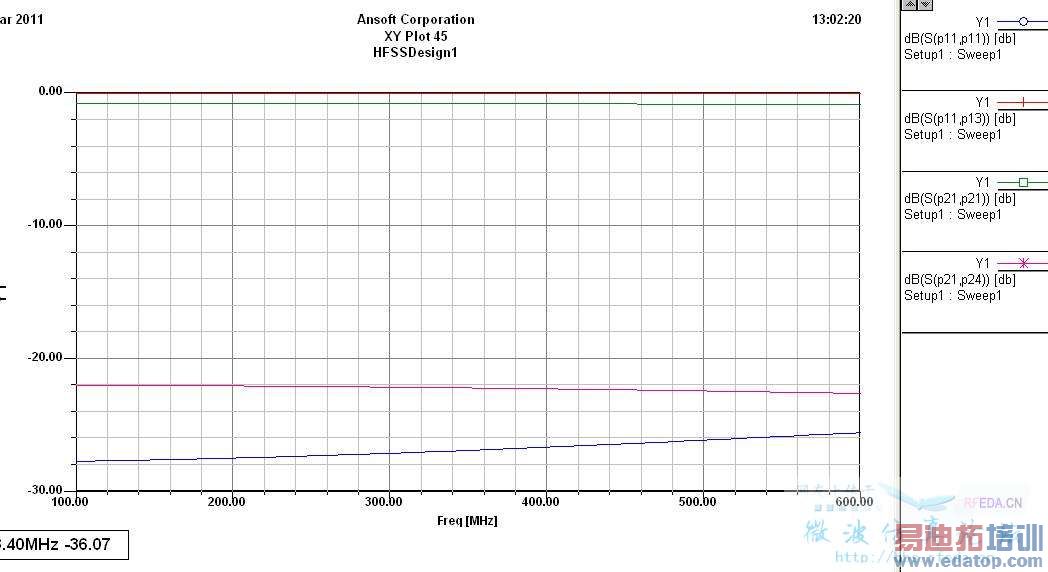

附件中是我建的模型和错误结果，请高手帮忙指点一二。在这里卡壳了很多天了，想不吃来问题在哪。因为我最后的仿真由于形状的问题必须用lumped port。
我现在的激励加法如下：能量从P11和P21流入，从P13和P24流出。都是50欧姆电阻。
多谢！

•





  不知道楼主有没有搞定，我现在刚开始搞这个，头大！
