请教HFSS共面带状线该怎么设置端口？
录入：edatop.com 点击：

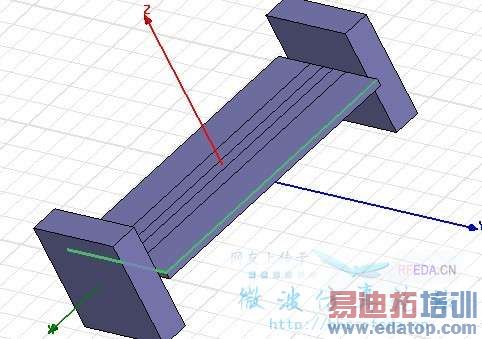

如题，想做一个微带转共面带状线的巴伦，但是在HFSS里面共面带状线的端口设置没弄对，不知道怎么设置，单独仿一个两端口都是共面带状线的简单模型，两端用金属块堵住，金属块的宽度和高度均取的比较大，在金属块靠近带状线的地方设置端口， 将校准积分线设置在两根共面带状线之间，但是计算的共面带状线的特性阻抗与公式计算的相差太多，请教谁有这方面的经验，烦请指教，或者加我qq，3976527 谢谢先
地面延伸长于微带线
在馈电处地面闭合，闭合处与微带线之间离散端口激励
搞定收工。。
谢谢mrgong，能说的稍微具体点吗？没看明白，另外，这个是不带地面的，仅仅是介质办上的两条金属导带
昨天没看到你上传的图片，今天又能看到
真奇怪。
是我昨天加的，请多多指教啊，谢谢
我也遇到这个问题，CPS传输的是平衡信号，不知道普通的端口能不能直接加上去啊
有一些心得了，用对称边界条件，将CPS的一半看作是竖着放的微带线，和微带类似的加端口，可以得到一个合理的端口阻抗值，另外，也可以用IE3D里面用+-端口来解决，两者结果比较接近
