HFSS生成方向图时变量太多的问题
录入：edatop.com 点击：

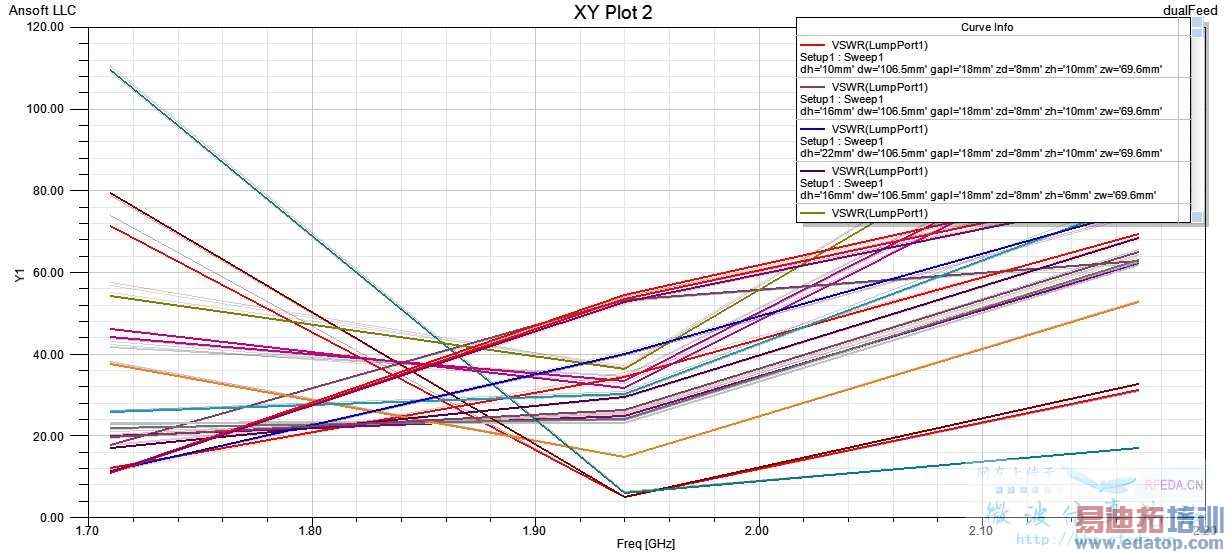

设计一个天线，计算完成后，要生成远场方向图时，总是出现很多条线，我所需要的只是当前变量值下的主极化和交叉极化两条线，结果它把所有变量各种组合下的主极化交叉极化的曲线都描出来了，不知道怎么去掉，很是烦恼。 麻烦哪位大牛能指点一下，不胜感激！下图是驻波曲线，模型里只有两个端口，我只要两条线，结果它画了不知道N条线我.....
HFSS11吗？，你自己在选结果里面选择你只想要的值啊
e.g.
Results >> Creat Modal Solution Data Report >> Rectangular Plot >> Families>>Variable/Edit
在edit里勾选所需要的值。
是要自己选择结果显示值选项
