HFSS:对称振子天线的方向图,为什么不对称?

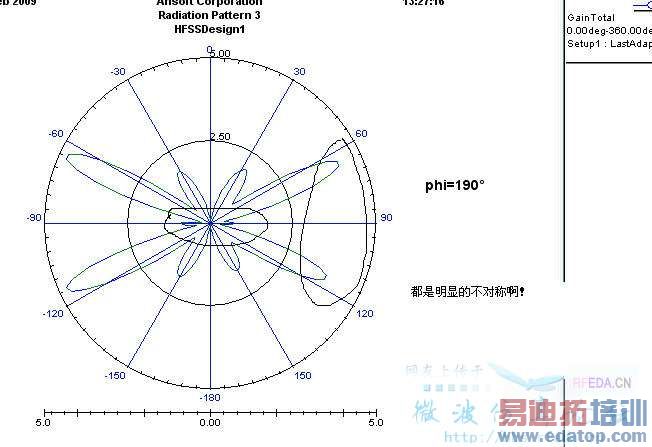

我只看了远场增益图,发现明显的不对称,按理说:结构建模对称的话,增益图也应该是对称的啊!
天线知识不多,望高人指点指点!
附加一句:点频3G的话,近似于半波对称阵子,远场增益图还比较对称!
怀疑原因:1、计算天线,不是hfss的强项?
2、模型结构,在网格划分上,是不是存在不对称性,不会验证,看资料说:hfss采用的是自适应的网格划分啊
3、激励方式或者说集总端口的积分线方向设置问题?
以上都是我自己的猜想,但自己又验证不了,所以很希望,高手帮看看啊!
谢谢!
1 计算这样的天线HFSS肯定是可以的.
2 看分好的网格你试在 field overlays 上右键 plot mesh
3 不确定.应该不是这个影响
猜想:频率过高造成的计算误差吧.300G频率下,你设的臂长1mm, 进行跌代计算产生的误差造成!?
应该是网格划分的问题,将网格细化一下再算看看。
回前面的:能不能具体说说怎么来网格划分啊?
在field overlays 上右键 plot mesh ,之后怎么操作啊?
field overlays 上右键 plot mes ...
这个只能观看画好后的网格
要在计算之前手动分网格不是这个,
上面专门有一项 mesh operations 里面有各种仿真前对网络的预划分.(支持局部手动划分,只要先选定物体即可)

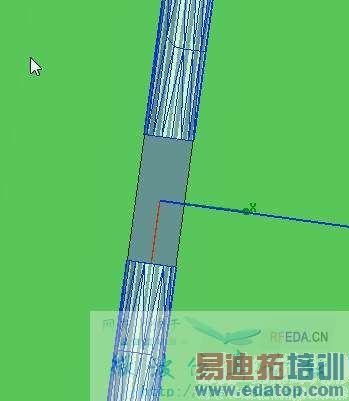

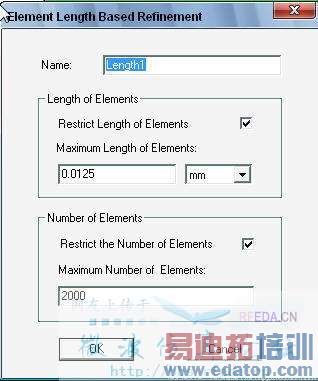

在mesh operation中,我选择了length based,之前将两个对称振子以实体(不是surface)选上了,参数设置也改动了,如第一张图所示,然后在绘图区的图上一看,怎么没看出网格的变化呢?第二张图在网格细化前后,都没有变过啊?是要分析之后,再在field overlays 上右键 plot mesh ,然后才能看出区别来吗?
我这里网速很慢,没有看你的模型
只是针对对称阵子方向图不对称提一点自己的看法
首先,馈电设置不平衡,造成电流分布不平衡,所以方向图不对称
2,辐射边界设置不对称
3,mesh划分和收敛值设定不精确,分析物体产生误差
第一种情况比较多
感谢前面的回复!
结论:有时间试了试,原来我的辐射边界设置错了,没有设置成1/4波长,改过后,基本上很对称了!
各位:以后使用HFSS时,一定要仔细检查建模对不对啊!(很多错误都源于模型建立不正确!)
