HFSS仿真RFID天线的问题

在仿真一款 uhf  RFID天线的时候，我选了lumped port

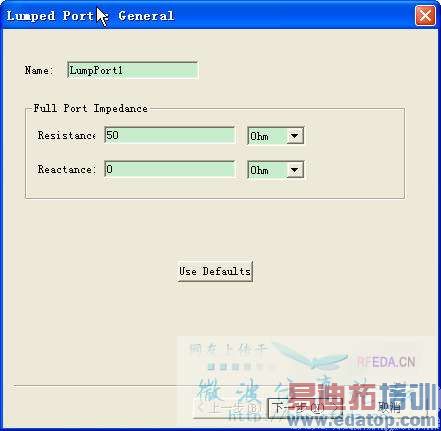

然后出现如下界面



这里的阻抗该如何填入呢，比如Alien higg 3 给出的
R=1500ohm
C=0.85pF
我该在这里填入多少呢，如何计算的？

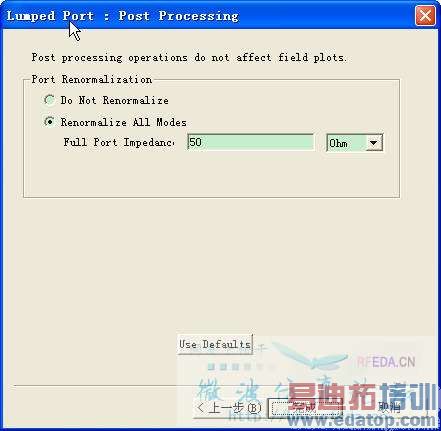

然后 后面还有如下界面



请问这里选择用50ohm归一化和选择不归一化，对结果有什么影响呢？



1.你要将R 、C值转化为Z的形势具体你自己计算：在有个例子：以TI资料中915M read时的阻值380欧姆和电容2.8PF为例，可根据Q值建立串并联间的关系，对于电阻电容并联电路，Q=R*wC,由此得出Q=6.2, 又Rs=Rp/（1+Q2）=380/（1+38.44）=9.6,又Z=R+1/jwC,而1/wC=6.2*9.6=59.5，所以芯片的串联阻抗为9.6-j59.5,一般取10-j60。
2. 如果你想看S11，可以通过编辑公S11=｜(Zc-Z*ant)/(Zc-Zant)|,这样你说的设置都不用改。其第一个对话栏中改了也不影响结果
3.如果要看其他内容，比如辐射效率什么的，最好还是把第一个对话栏中改为芯片阻抗的共轭，然后将第二选：do not renormalize
以上是个人看法，因为我也只是仿过，没有做过实物。



Project2 (F:/HFSS Data/)
HFSSDesign1
[error] Acis error: "Fail to create Polyline. Possible reason(s):a). curves in the list are not connected, or b). there is a closed curve in the list.Please check the curve list.. Acis Error 44072 - cannot make wire with duplicate vertices " (10:44 上午三月
[error] Body could not be created for part because of invalid parameters to Polyline operation. (10:44 上午三月 12, 2010)
[error] Failed to copy local file initialmesh.hyd to file F:/HFSS Data/Project2.hfssresults/HFSSDesign1.results/DV40_V30.imesh/initial.hyd. Error: 系统找不到指定的文件。 . (11:14 上午三月 12, 2010)
[error] Unable to save current mesh data for simulation: Setup1 (11:14 上午三月 12, 2010)
[error] Simulation completed with execution error on server: Local Machine. (11:14 上午三月 12, 2010)
这是怎么回事呀



多谢您的回复
我是个新手，有两点不理解
1）换算得到的阻抗中Rs=Rp/（1+Q*Q）Im=Rs*Q 是通用的吗？
2）您说的使用公式是在具体进行仿真操作时哪一步做的？



这个我好像也遇到过
Acis error: "Fail to create Polyline. Possible reason(s):a). curves in the list are not connected, or b). there is a closed curve in the list.Please check the curve list.. Acis Error 44072 - cannot make wire with duplicate vertices "
是又可能有线条不封闭或者有地方线有重复
后面那个我不清楚，把杀毒软件关掉试试



1.芯片阻抗以串联（电阻串联电容的时）是这个公式
2.在你仿真完看结果的时候，有个地方可以自己编写输出函数



我按“把第一个对话栏中改为芯片阻抗的共轭，然后将第二选：do not renormalize”设置，可是S11在有些频率是大于0的，S11不是应该都是小于0dB的吗？



设置port时根本不用改照样50-Ohm下去跑就好，看return loss(S11)是在result 之后的事，反正在RFID tag design，return loss是由tag的输入阻抗跟chip impedance决定的，跟port无关。
在result->增加输出变数，在输入公式即可。



完全正确，仿真以后后处理，改这个参数不影响s11，改了也不管用



请问，lumped port所设定的输入阻抗值，指的是蕊片的impedance吗?如果是，在设定port应该就不是用50-Ohm下去跑吧?
使用规格书的阻抗值，模拟出来都好怪啊，S11会大于0呀??
