HFSS微带传输线仿真

录入:edatop.com     点击:

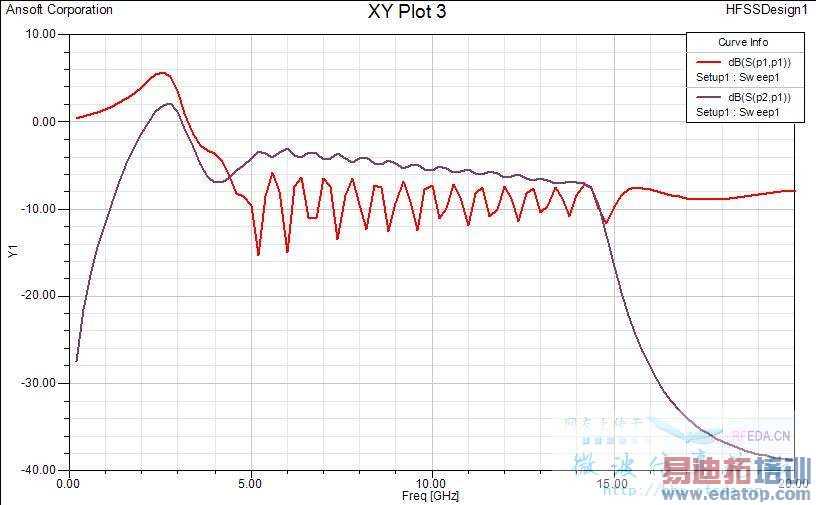

这几天用hfss仿真下了微带传输线,其中介质板厚度为1.5mm,相对介电常数为4.6,微带宽度为3mm,其它参数见附件中的模型。仿真结果中S12参数在低频段的值明显不对,望高手赐教,不甚感激!


描述:微带传输线模型



我试验了下波端口和集总端口,仿真结果基本一致。



有没有收敛?



已经收敛了。多谢。



插值扫频时,不能收敛。不知道是不是由于结构是较狭长结构的原因?但快速扫频时可以收敛。



刚刚又仿真了下,可能的确是由于插值扫频仿真不收敛造成的,不知道各位有没有好的办法解决?(不想改结构的尺寸),多谢各位了。HFSS板块貌似没以前火爆了



频率下限是0Hz?如果条件允许建议分频段测试一下,看看那结果@@



频率下限后来设置成0.5GHz,谢谢前面的建议,我再仿真下。



扫频是不是太宽了 分开几段来扫试试



多谢前面的建议。目前已经解决,主要是不收敛引起的。
对于狭长结构或者不易收敛结构,建议大家加大收敛步数的设置,耐心等待一会,呵呵。
