有限单元的FSS仿真

HFSS默认仿真FSS的方法是用主从边界条件+Floquet端口的办法，这样实际是在仿无限大的平面。我自己画了8×8的FSS单元整列，并且想用波端口激励或者集总端口激励的办法来仿真的话，边界条件和激励端口该怎么设置呢？并且我希望端口的范围只占整个表面中心的一部分，这样对于仿真的范围来说，符合了周期结构的定义，又接近实际情况。

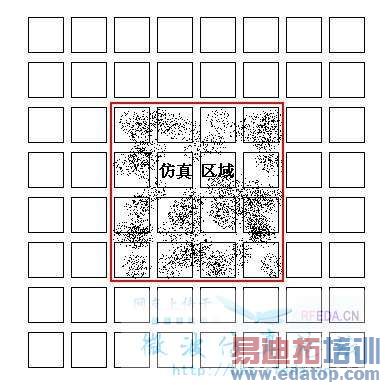

示意图请见附件



事实上，你的想法既不符合周期条件，也不符合物理事实。
8*8的阵列，在原则上是不能用Floquet模式展开，虽然可以写出求和的表达式，这里不表达式不是只有一个相位差的等式，如果用只有相位差的等式，余项太大。对与8*8的解析方法只能用几何绕射和并矢green函数来分析。
真正的波束照射到FSS不会仅仅局限在在8*8之间，和8*8外的单元还有有耦合的，如果你的FSS是光频的就不存在这个问题。
通常这样分析的结果和测试的误差很大，特别是谐振频率。不建议这么做。



在这个想法之前，我做过另一种尝试，就是把2*2的阵列当做一个单元，用CST仿，结果跟一个环作为一个单元仿结果一致。我现在这样做的目的，是不想用Floquet模式来求解，因为最终做出实物后测量，我会采用喇叭天线或者波导，我关心的区域是有限个单元，也就是说我最后做出的实物，面积一定比我需要用到面积要大，这也是我想出这种仿真办法的思路。如果你做过类似的尝试，能介绍一下边界和激励端口是怎么处理的吗？
另外，2楼的兄弟如果对Floquet mode和Floquet  Port了解够多的话，不妨多介绍一些，或者推荐一些读物，多谢了



我也想知道怎么设这个端口和边界条件



2×2肯定与1个单胞不一样的，除非你用主从边界（如果用主从边界，就没必要整2×2了）



看看看看看看



有这样的文献吗？想详细了解一下
