仿真出来的smith chart是什么意思呀?

录入:edatop.com     点击:

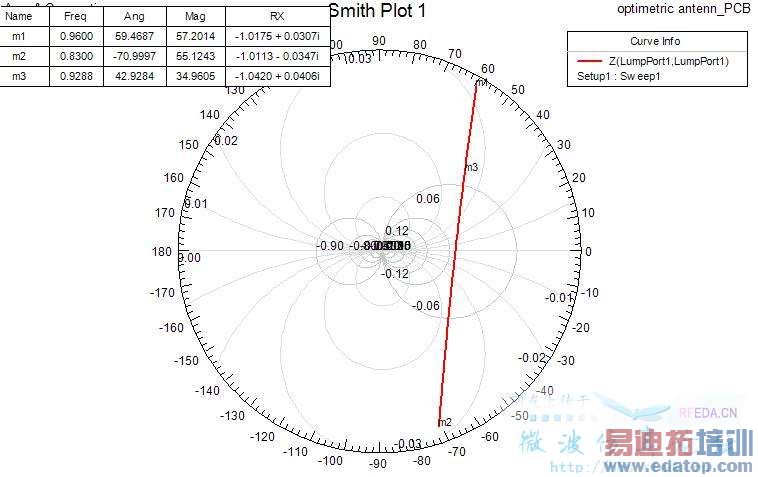

仿真出来的smith chart如图:


Ang和Mag很好理解,但是后面的RX数值是什么意思呀?怎么都那么小?是归一化的阻抗的实部和虚部值吗?我算了一下,这个实部和虚部值分别乘以设置的端口阻抗值,算出来的结果与仿真出来的Z的im和re不一样.请各位大侠帮忙



阻抗?



是阻抗,Z(lumpport1, lumpport1).怎么没人理呢?



呵呵。怎么还给我加分了啊?
上来这么就头一次啊。
感动。。



我觉得还是要把问题说明白一些,这样可能好理解一些。
PS:我是菜鸟,不怎么清楚。



呵呵,回答我的问题的,我都加分.

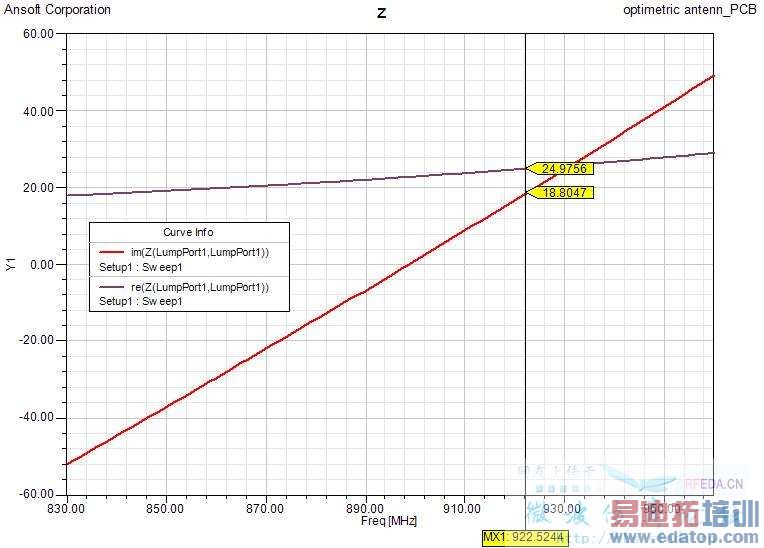

用rectangle plot>Z parameter>im/re画出来的图是这样:

,
最上面的史密斯图是用smith chart>z parameter>none画出来的,
两个图应该反映的都是Z的情况,但是我觉得两张图对应不上呀.



我也遇到同样的问题,怎么没有人解释哪?
在HFSS11中选results-Create Modal Solution Data Report-Smith Chart-
然后在Category选项里选哪个才看的是我们常规的阻抗圆图呀?好像不是选z parameter
是选s parameter吗?



就是来学习的啊



仿真s11的smith得到rx的实部和虚部 乘以50后 得到的就是仿真z的smith圆图的同一点的mag和ang的复数。
