圆锥天线波端口设置问题

为了验证CST中仿真的圆锥喇叭的相位中心的正确性，决定用HFSS再仿真一下。于是，将CST中的模型导出来然后用HFSS仿真，结果发现HFSS的设置好麻烦！特别是激励波端口的设置。遇到诸多问题，望各位大侠指教：
（1）由于从CST导出的模型只有pec圆锥喇叭部分，并没有画喇叭中的圆锥空气部分，所以无法直接选择表面设置波端口，于是自己画了个圆（不包含金属壁）

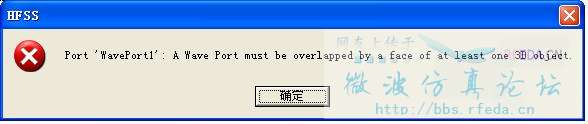

结果出现

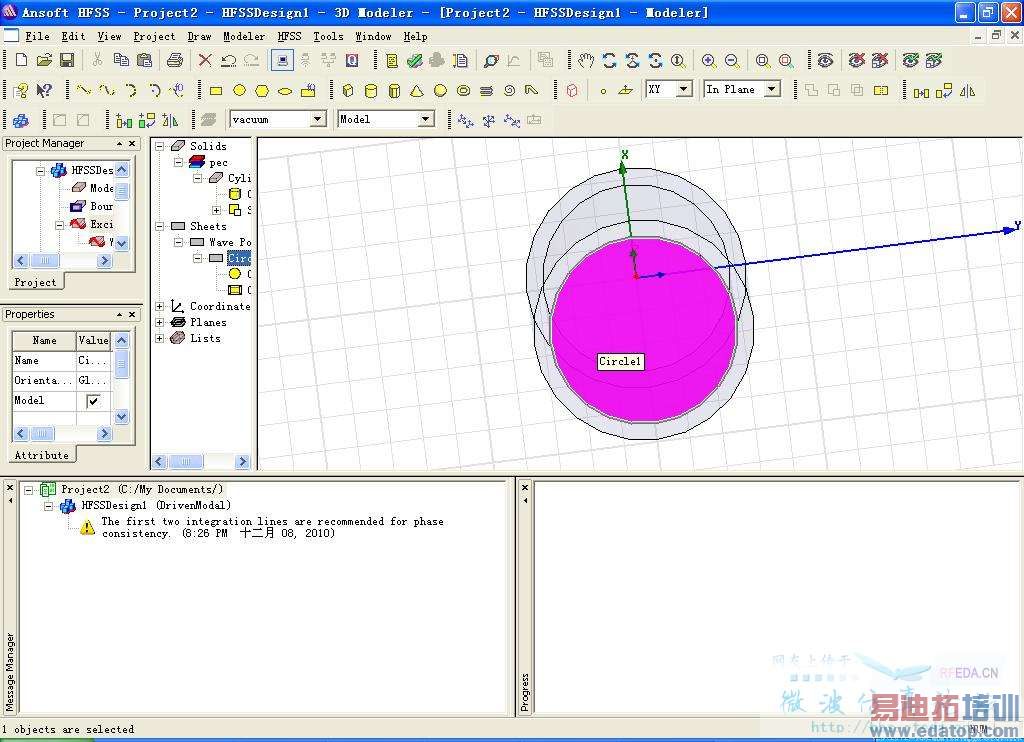

于是把圆的半径增大，包含金属壁



设置为波端口，不知道这么做对否？
（2）

根据谢拥军的《HFSS原理与工程应用》P90所讲，对方波导或者圆波导设置波端口时需要设置Integration Line，于是设置积分线

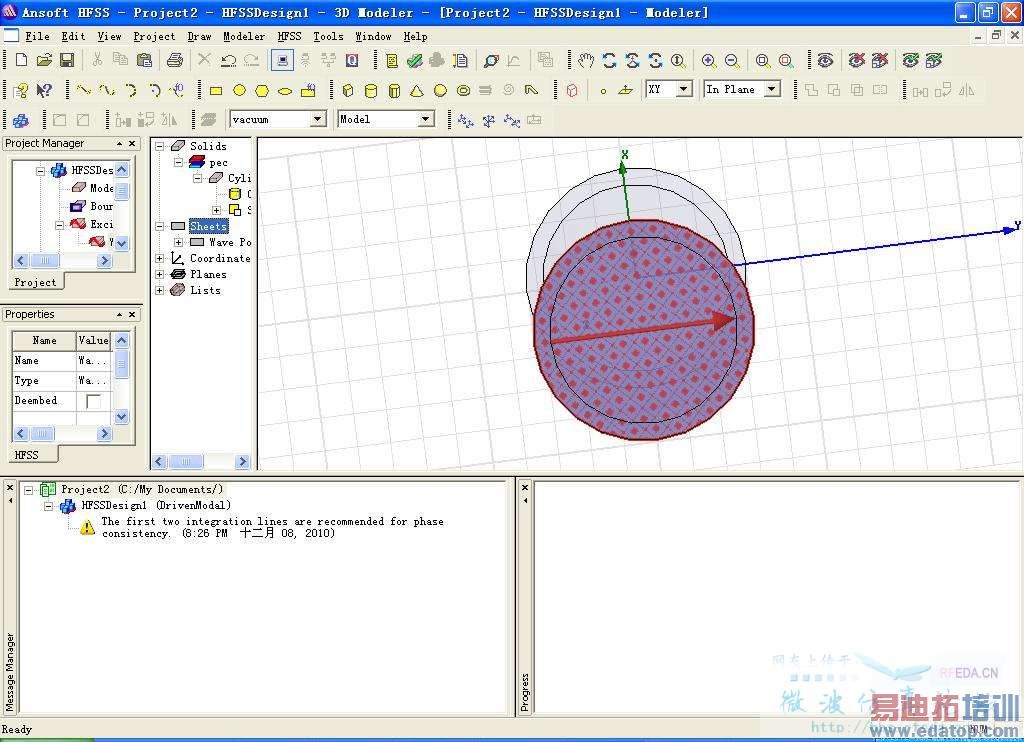

上面的积分线只在空气部分设置，在HFSS11中软件没有提示错误，可以正常进行，但是在HFSS10（服务器上装的是HFSS10）中却提示错误“cannot overloop”于是延长积分线，如下图所示



HFSS10也可以通过，不知道这么设积分线对不对？
（3）

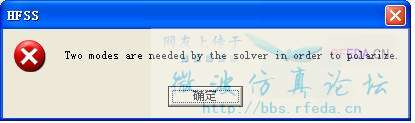

根据谢拥军的《HFSS原理与工程应用》P87所讲，方形或圆形波导上需要对电场进行极化，即在端口设置时勾选Polarize E Fi，本来默认模式数只有一个，点击下一步出错：

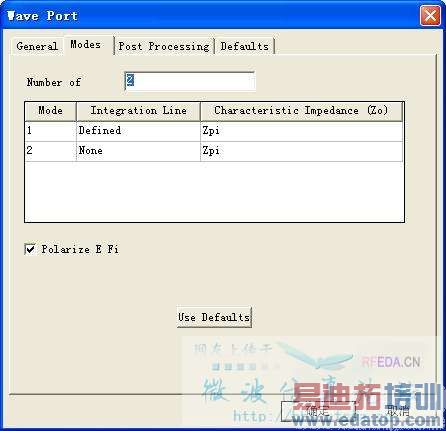

于是被迫将模式数改成2，如下图



但是，在最后执行有效性检查的时候，系统提示

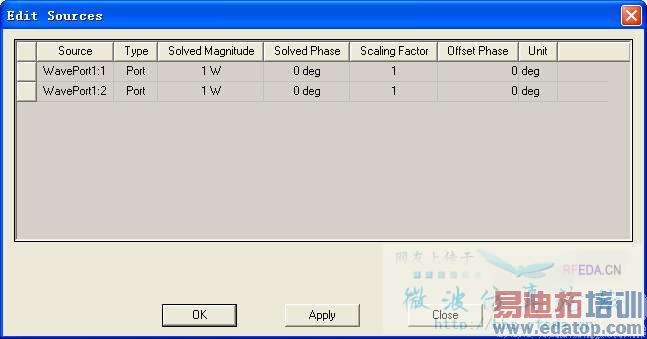

于是Field ->Edit Source



不知道什么原因，在相位中分别设置0°，90°后，还是有相同的提示，望大虾指教。
补充一句：我看到谢拥军《HFSS原理与工程应用》中双模喇叭天线的例子，是在仿真结束后在进行Edit Source，设置两模式相位相差90度，可以得到圆极化波，但是我并不想得到圆极化波，我想得到单一线极化仿真结果，或者两个相互垂直方向线极化波的仿真结果（不知道HFSS最后计算的场是两个模式的合成，还是两个模式分别计算的场的结果），求指教如何设置



怎么没人回复呢？难道大家没有用HFSS仿真喇叭天线的？



你先加辐射边界试试看看好使不
