微带平行耦合带通滤波器hfss仿真求助

做了一个微带平行耦合带通滤波器，迭代次数到了18还是收敛不了，终于把机器跑死了，这正常么？（没有其他报错）。这么简单的结构会18次迭代都不收敛？是什么原因呢？困惑啊。（我电脑是双核的，内存2G）。求助各位



其实不费什么内存的，你把你的指标说说或者把你做的传来看看在给你找原因



好嘞 谢谢了迭代到18时已经收敛到0.02多，可是s参数确实不对头，您抽空帮我看看哈指标是中心频率1747.5MHZ，带宽75M，带内衰减小于5dB，带内s11大于25dB（越大越好的），带外抑制可以松一点，先不管哈。谢谢喽



标是中心频率1747.5MHZ，带宽75M，带内衰减小于5dB，带内s11大于25dB（越大越好的），
先建议你用ADS软件优化在带到HFSS里面，这样子你会免去很多HFSS的参扫



你的模型我看过了，非常的简单，而且我知道你是新手，因此建议你用ADS免去HFSS的参扫
在ADS里面你学那个PPT做，优化后你吧参数带到HFSS里面，在微波低频阶段，两个仿真软件仿真的都差不多
你使用ADS的话不出个把星期你就熟练耦合微带滤波器了



呵呵，辛苦了哈我用ads先仿过了，优化后的结果还不错的（发个截图给您），只是想用hfss验证一遍，学习一下hfss软件，检查了很久还是发现不了建模有什么问题，就是收敛不了。郁闷啊。

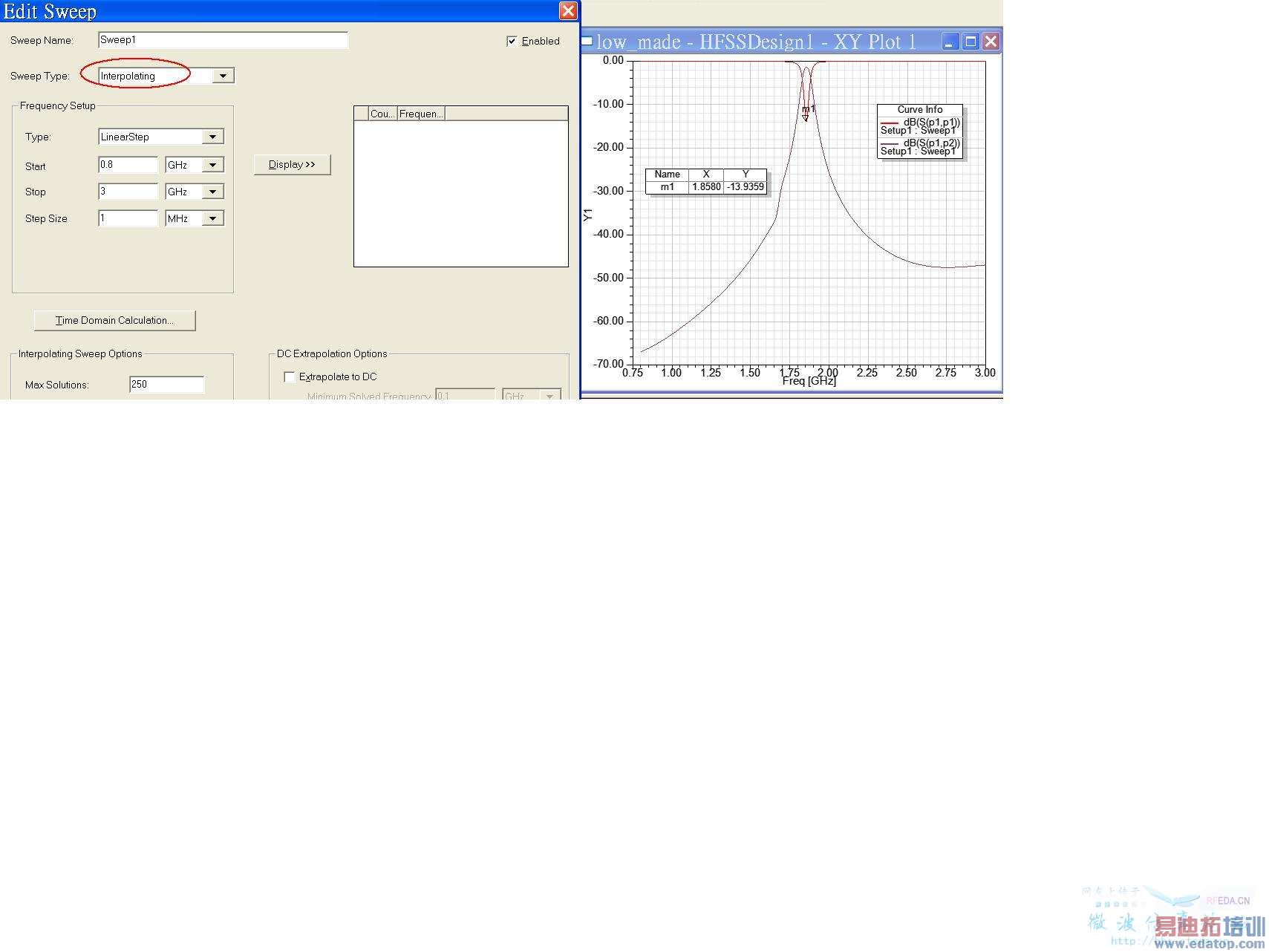

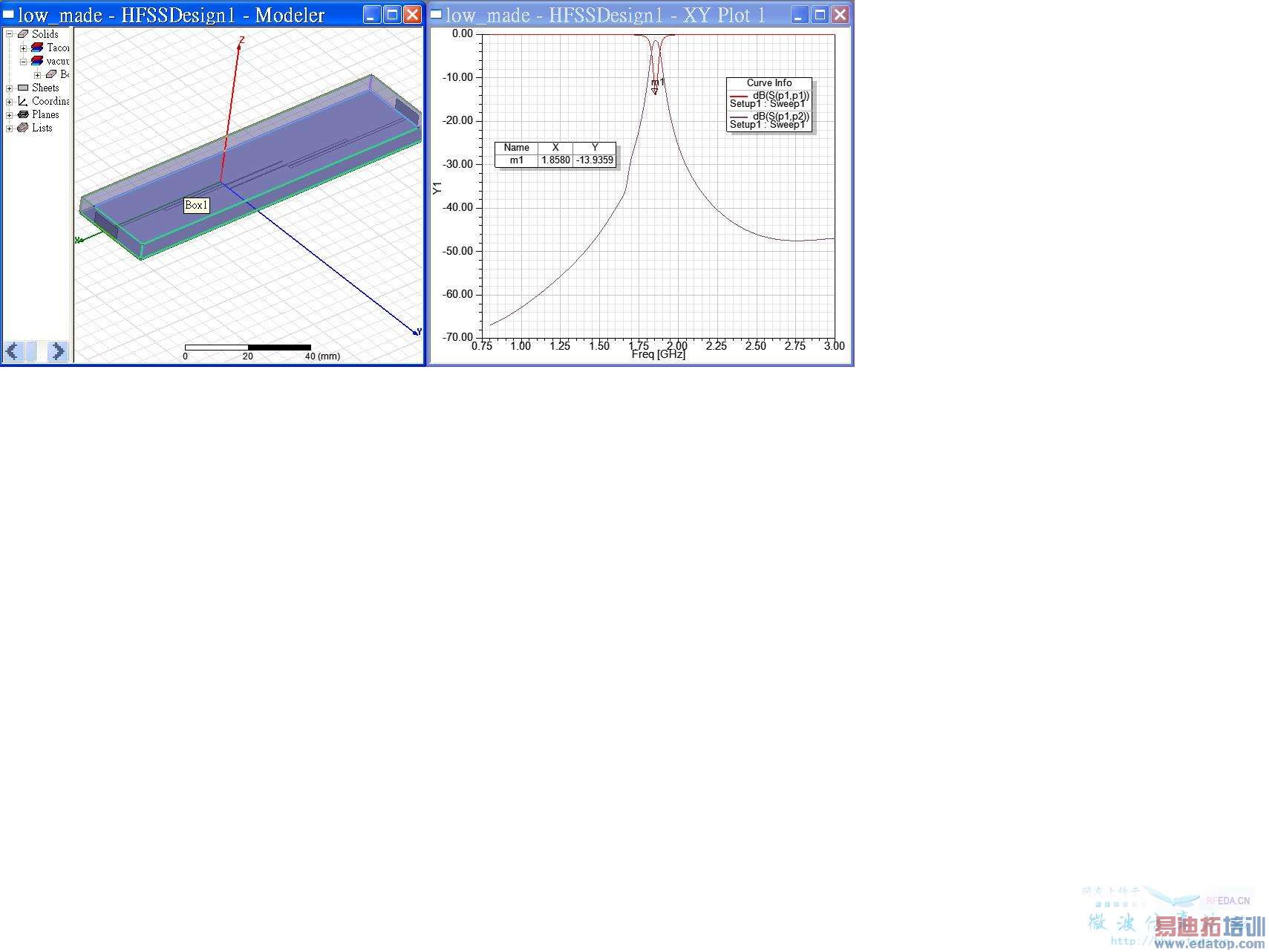

用 Fast sweep 的確會掛掉，改用 interpolatingsweep 就可以。



哦，好，谢谢了，迭代设置了多少次啊？能收敛么？s11好小啊，用ads可以到30dB左右，这是为什么啊
