HFSS中怎样设计超宽带天线加匹配电路？
录入：edatop.com 点击：
在HFSS中怎样线超宽带天线加匹配电路？不知道可不可以？谢谢了
还是要用ADS

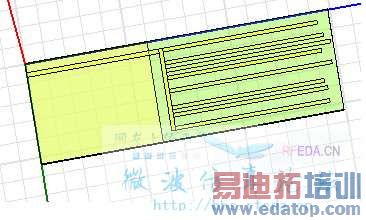

模型与S11如图，我要的频段470-702MHz,s11<-7dB 但现在中间有一段还不行。我调整了间距与长度，还是 不行呀。（我用的是磁性材料磁导在3左右，介电为11）
另外：不是高介电常数材料有缩波作用，我怎么仿真的时候，还是要1/4倍空气中的波长？甚至还长过了1/4倍
还是要用ADS
模型与S11如图，我要的频段470-702MHz,s11<-7dB 但现在中间有一段还不行。我调整了间距与长度，还是 不行呀。（我用的是磁性材料磁导在3左右，介电为11）
另外：不是高介电常数材料有缩波作用，我怎么仿真的时候，还是要1/4倍空气中的波长？甚至还长过了1/4倍
你的天线是什么形式的呀？
这要看你的馈电网络是什么形式的
比如是同轴线馈电，在HFSS里就很难计算，因为弯曲的同轴线建模和划分网格都很困难
如果是空气微带的馈电网络，建模和计算都很简单，就可以把馈电网络和单元一起计算
对于不能加匹配网络一起计算的情况，可以协同其他软件一起仿真计算，这要得到的结果也能大体上让人满意
我是想加集中参数的匹配电路，这样不会增加天线的体积，那应该是不能再用HFSS仿了
可以讲仿真结果保存为s1p文件，在ADS里仿真就可以了
