天线实际测试时端口焊接工艺问题
录入:edatop.com 点击:
加工了一个手机微带天线采用的跨结方式馈电的 直接用SMA接口是没有办法焊接的看到有的论文上的图片他们都是使用一个同轴线 剥开焊到两个馈点上的 內芯焊接到天线上 外芯焊接到地板上但是我的问题是不知道那种方式准确度如何不知道实际中这种情况时大牛们是怎么操作的
若是拉一条同轴线到馈入点的话,网仪还需要做port extension喔!!
能说的详细点吗 谢谢 port extension是什么意思?
就是校准测量平面到feed端,你接一条同轴线,网仪测量截取数据的平面在你同轴线的SMA接头处,所以你还需要把此段同轴线的效应给去除掉!!

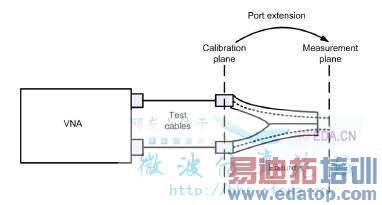

上图是一个two port的 port extension技术,但是你需要的是one port,但道理相同。
谢谢了尝试一下
你可以到IEEE上搜搜新加坡国立电信研究院陈志宁关于RFID天线阻抗测量的文献
上次他过来学校讲座的 没有注意到他提得的这个问题 惭愧啊
小龙同学?
