如何用HFSS计算 天线的场分布
录入：edatop.com 点击：

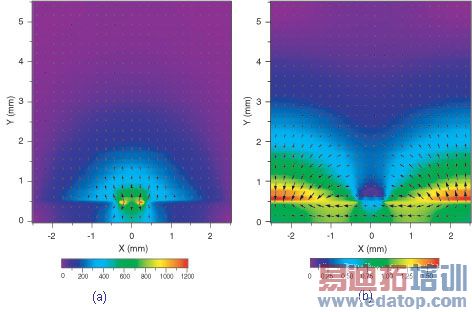

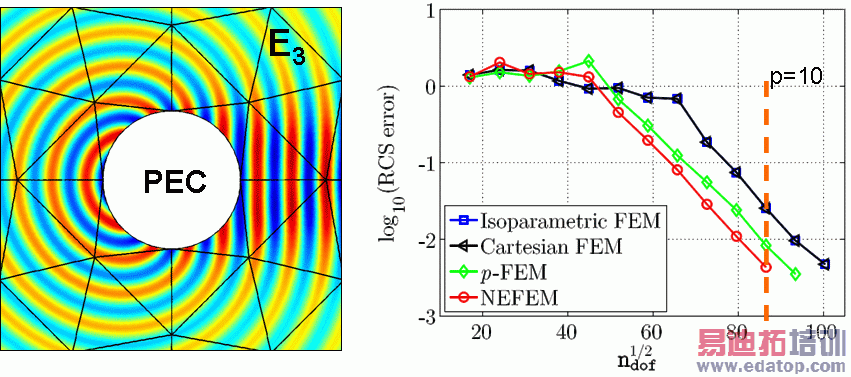

类似下图
如果要看一个阵列天线 的空间场分布 i.e 空间某个平面中场的幅度或相位分布？ 在HFSS 中如何处理？
Comsol 是不是直接可以得出？
如果要看一个阵列天线 的空间场分布 i.e 空间某个平面中场的幅度或相位分布？ 在HFSS 中如何处理？
Comsol 是不是直接可以得出？
记得有坛友发过这个问题，如下：1.先使用场计算器新建两个计算器Ezz1和Ezz2（名字可以自取）：
Ezz1=Scl: Real(ScalarZ(<Ex,Ey,Ez>)) （从里到外一次编辑这个计算器，比如先<Ex,Ey,Ez>，最后Real等，然后Add保存为Ezz1名字）
Ezz2=Vec: VecZ(Real(ScalarZ(<Ex,Ey,Ez>)))
2.再选择一个物体，通过右键Fields>Named Expression>>弹出窗口，选择 Ezz1或者Ezz2；In volume处选择需要的物体，点击确定即可显示。
要说明的是： Ezz1为标量可以画云分布图，Ezz2为矢量可以画箭头图（这里已经指定方向为z），磁场的也应该类似。
