贴片天线 lump port与频率扫描的设置

录入:edatop.com     点击:
各位前辈,我在做同轴溃电贴片天线,lump port按照本站里的例子设置,但似乎出现了boundary warning:" PerfE Inf_Gnd does not touch a radiation surface" 不知道是不是端口设置的问题?
另外扫频时也遇到问题,这个例子是双频手机天线,分别在两个谐振频率设置求解可以得到分别得到S参数等结果,但我希望观看整个频率分布时(设置求解频率为2GHZ,范围从0.8HZ到3GHZ)就什么结果都得不到了,请问该如何设置啊?
谢谢各位的帮助,在本站里学习到很多的东西,先谢谢大家了
附上天线实例,能帮忙用实例修改告诉我问题的小弟感激不尽



1.出现这个boundary waring是因为你的无限完美地边界没有与辐射面重合的原因,解决办法为把Air box上移到和它相同的位置
2.对于这个模型,我建议你用waveport,因为你是同轴馈电的嘛,如果你非要想用lumped port,那就把probe缩短一点,然后画个矩形lumped port连接probe与gnd
3.扫频的话你可以不选用fast运算得,直接用插值运算,然后保留所有sweep results,就能看所有频率范围的S parameter了





    实在感谢mark521 兄,为模型做了这么多的修改还解答得如此细致!问题都解决了,不过谐振频率与论文里的不一致,原论文中的两个谐振点(950M与1.8G)分别到了1.8G与3.25G左右,你知道是什么原因吗?我猜测可能有两点:1.天线模型没做外壳,看本站上的例子有abs材料做的外壳,但我在HFSS里没有找到abs材料所以没做,只是不知道对谐振频率是否影响?2.在PCB下还应该设置介质板,将天线与PCB都设置成有限电导率,这样与实际情况更相符,这样是否能让谐振频率达到指定值?
    再次谢谢mark521 兄,我按照你的想法修改了模型,与你的稍微有些不一样,方便的话用我的模型作为例子最好了

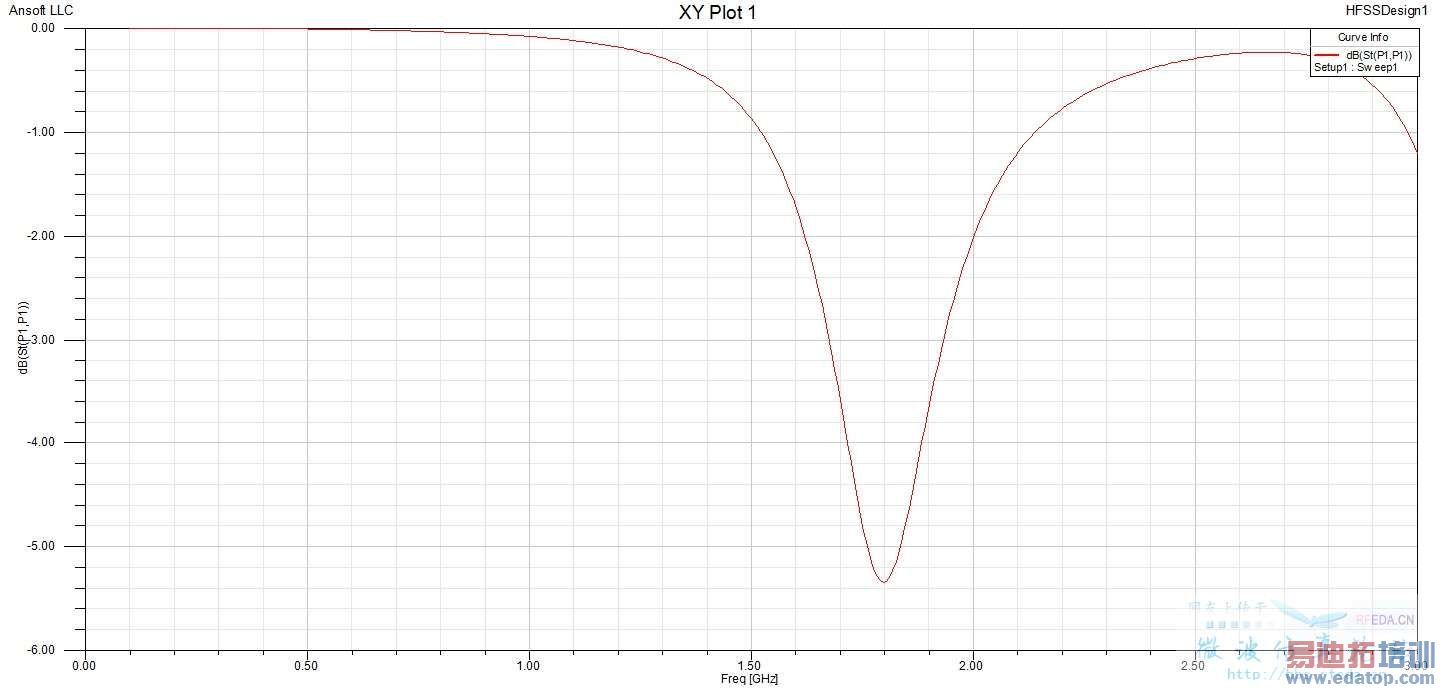

    附上例子与图





      不懂你说的abs外壳是什么,不过HFSS里面material都是可以自己设置的,世界上任何存在的材料它都可以设置出来
      首先影响antenna频点的是天线的臂长,就是模型里的PEC2
      其次影响antenna频点的是天线周围材料的介电常数
      最后影响antenna频点的是天线距离gnd的高度
      如果你想做出与论文里面一样的谐振频率,那么逐个调整以上3点,对于是不是有限电导率,影响不大
      你可以去看一下这个帖子第三部分的内容/read.php?tid=23547&page=1
