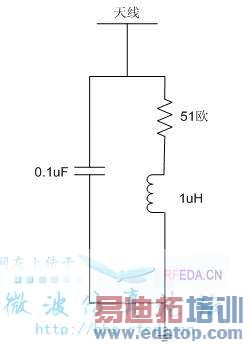

HFSS如何仿真阻抗网络？

画一个材料为vacuum的box出来，选中，设置RLC边界为51欧姆
画一个材料为vacuum的box出来，选中，设置RLC边界为1uh
画一个材料为vacuum的box出来，选中，设置RLC边界为0.1uf
这个时候，三个元器件就都有了，但是不知道这三个怎么连接起来就算串并联，你试试吧，试出来也告诉我一声吧，呵呵

不知道3个怎么弄到一起

我在做匹配电路的时候，尝试过这种方式，但只做过电容电感的串联，是直接连在一起画就好了，让两个box的一个面相接。
还做过source 和 电容的并联，只要选择电容那个box的一个面，然后assign为lumped port就可以了。
像这种电容电感之间的先串再并，我还真没研究过

做匹配不建议用hfss
hfss是做电磁场仿真的，做电路不擅长
可以用designer或者ads之类的软件

恩，确实不擅长，可是如果想看在匹配情况下的电磁场等结果，还是要在HFSS中做好匹配的呀，还有其他更好的方法吗？

还是得用lump port 用RLC不好使
