高低阻抗线之间变换产生的电容能否用HFSS的S矩阵得到

      本人刚实习,师傅是个很有经验的工程师,他让我上手仿了个糖葫芦低通滤波器,在设计时他提到一个思路,即在确定高低阻抗变换线的长度时,由于变换处引入了电容,因此对线长度要进行修正,

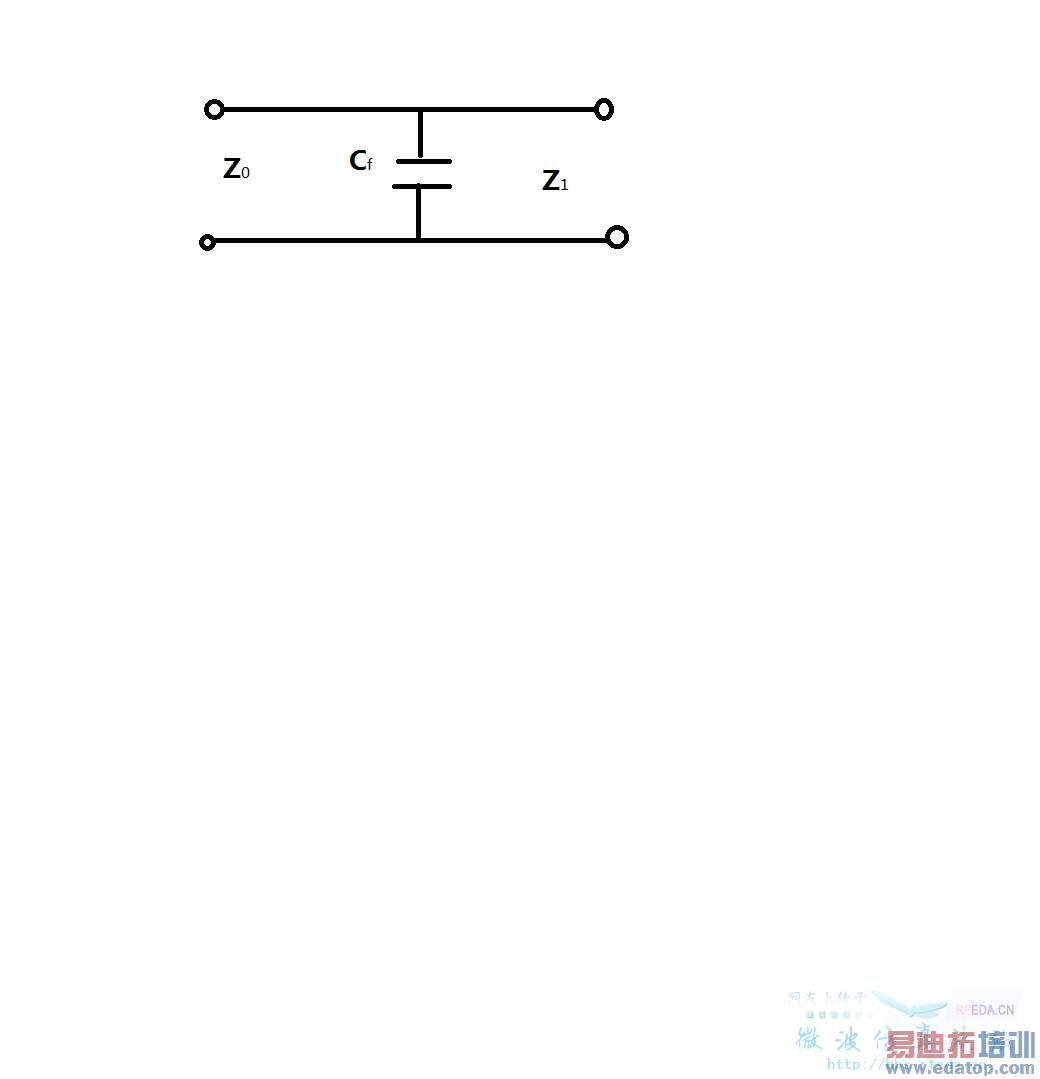

        我想了想,我理解就是这样:



         现在我知道这个网络的S矩阵的值,知道两边的阻抗,如何得到该并联电容的值呢?



人气不旺啊...



两边特性阻抗不同的并联导纳S矩阵为
1/Ds|Y1-Y2-Y2√Y1Y2|
| 2√Y1Y2 Y2-Y1-Y|
Y1为左边传输线特性导纳 Y2为右边传输线特性导纳 Y为中间并联原件导纳
DS=Y+Y1+Y2



是S矩阵还是Y矩阵?我觉得是Y矩阵吧...
我指的是HFSS里面表示的



算出来是S矩阵



但是我通过S矩阵算出来的值误差很大啊...
假设我仿真一个结果得到的S矩阵是
A   B
B   C
将A=(Y1-Y2-Y )/DS
C=(Y2-Y1-Y )/DS
结果得到的Y的值相差很大不知道具体怎么算,请版主大人说的仔细点儿,万分感谢



我做过一次糖葫芦滤波器，在designer里面计算和优化很方便
得到最后参数以后再弄到hfss里面计算，稍微调整一下就可以了
效率很高



我一开始也是这样做的 Designer生成初值,变换和优化一下就画到HFSS里面了,有点误差的话动动脑子分析下估个差不多一改结果就出来了,也很准,



不一样可能是归一化S参数的问题
HFSS两边端口是默认端接50欧姆然后把S矩阵归一化到50欧姆上的
你试试把两边端接分别接为传输的特性阻抗，然后选择not normalization



不归一化的话端接的就是高,低阻抗线的特性阻抗吧
那样的话我做端口的时候已经选择not normalization了,Z0的结果也对.
我后来又继续算了算,2√Y1Y2/DS算出来的结果貌似差别也很大.
我开始困惑了,到底使用哪个值,模值?实部?虚部?就开始瞎试了.等会儿我把问题提得更详细点儿吧.
