HFSS导出数据的问题

录入:edatop.com     点击:

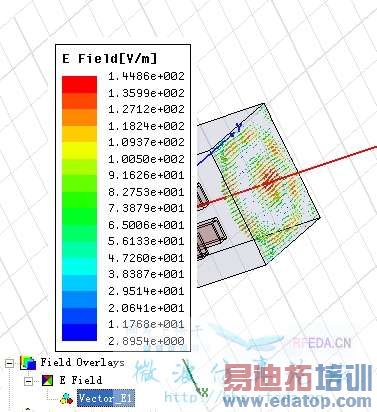

我想问一下HFSS可以导出一个面的电场幅度,相位数据吗?像图上的这个面。
这里可以看见空气腔这个面上的电场大小和方向。不知道怎么导出数据,望指教,谢谢大家!



找了半天还是不知道怎么导出呢...高手帮帮忙....
能不能导出一个矩形面上的电场数据呢?
谢谢了...



试试结果文件里找~~



我也不会啊



结果文件那么多,怎么知道哪个文件是啥意思呢?



一个面好像没法给出数值,因为这是数值计算,不能提供解析的函数形式。你不如寻求用一堆点的集合代表这个面,再输出数据。



谢谢,"用一堆点的集合代表这个面,再输出数据"这样建模需要加什么东西吗?不太懂你的思想..



场计算器里最后有个export, 里面有一项要求input grid points from file,需要指定一个pts文件,help里没提如何建立pts,不过我发现就直接使用文本文件,每一行代表一个点,每个点的三维坐标用空格隔开,输上N行,HFSS就可以认。你把你那个面上找一些代表点(或者说离散为具有坐标的点集)把它们的坐标编写成pts文件,点非常多的话,你可以借助类似excel那样的可以大量生成数列型数据的工具来生成。
我现在就知道这么个生成pts的方法,兄弟们还有高招的话请多指教啊。
