用hfss设计微带贴片天线的问题

大家好。
我设计了一个矩形微带贴片天线，其中心频率为：3.4GHz。我先用HFSS仿真一下。结果为：

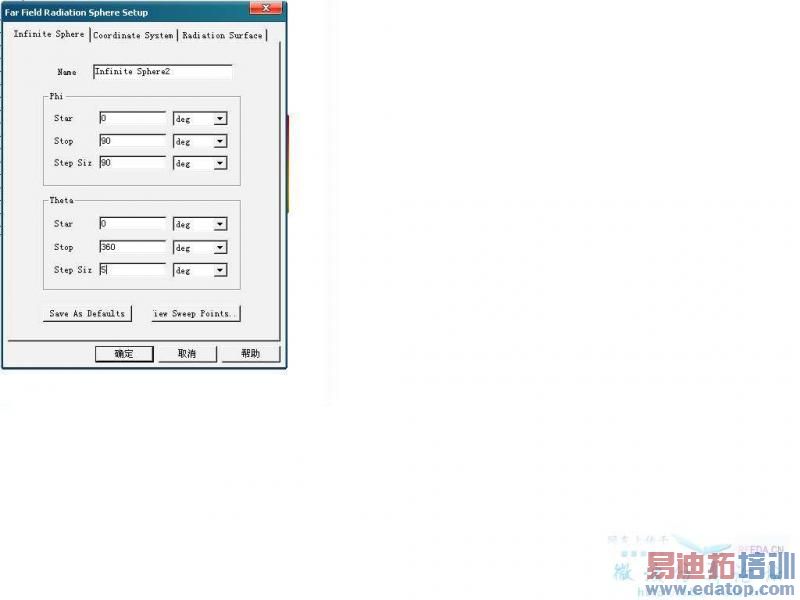

中心频率为：3.33GHz（由于对中心频率没有严格要求，这个也差不多了。）但是方向性好像不太好（我的HFSS的操作步骤是：先创建一个Far Field Radiation Sphere ,phi和theta的设置如下图。

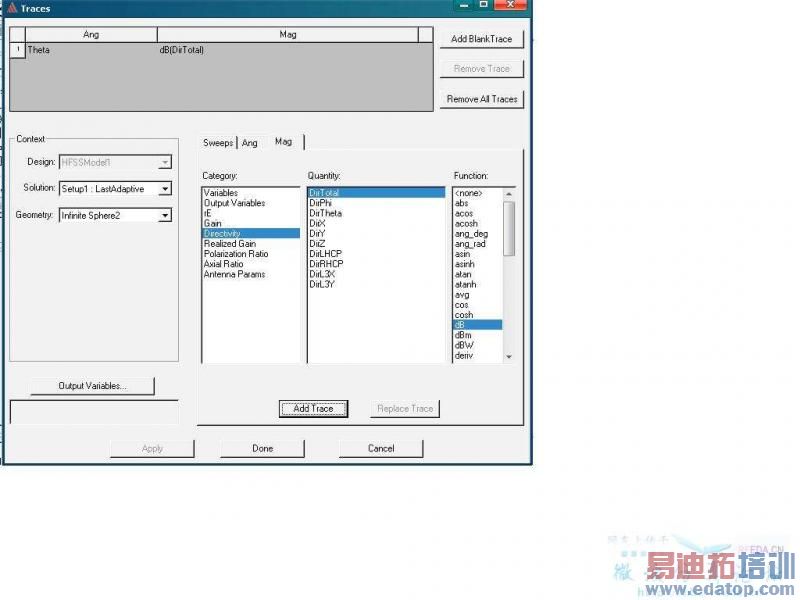

然后在Results创建一个farfield的radiation pattern,然后选择diredtivity,产生的结果应该就是E面和H面？


这个我是查了一些本站资料，不知道我有没有理解错误？产生的方向性图如下图。



我自己觉得辐射面有些大了。而且好像H面错了，因为我查了很多资料，都不是这个形状。还是说H面不是这么画的。）

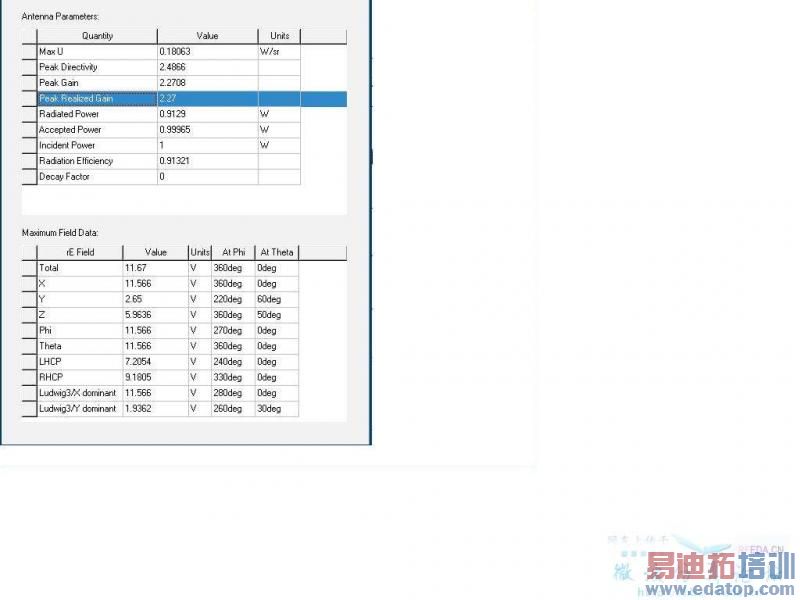

还有，我用HFSS计算了天线的参数，结果如下图。



我感觉增益太小了吧？正常的微带贴片天线的增益应该有6～7dB了吧？还有辐射效率应该可以达到百分之97以上吧？请达人指教呀。老师给的任务。要做板了。不知道这个设计可不可用呀。可不能做出一个不能用的废物呀。
多谢各位了，请大家不吝赐教了。



请楼主检查一下图片
我这里不能显示
可以以附件形式发到本站上的



图片看不见



高手帮忙解答一下吧。再次谢过了



怎么都没人愿意回答我的问题。是不是我的问题太没水准了。哎呀。新手嘛！高手就不吝赐教了。



最后再自己顶了!



楼主还在吗？我也是用HFSS做微带天线的加我qq:373582600



各位达人好,我想要hsss10中文的教材



楼主应该发一个你设计的天线的图片来看一下,或许是你天线的设计问题而不是你参数的设置问题,从这里看不出什么东西呀



个人觉得那个图是E面的
