波导环行器建模问题
录入：edatop.com 点击：

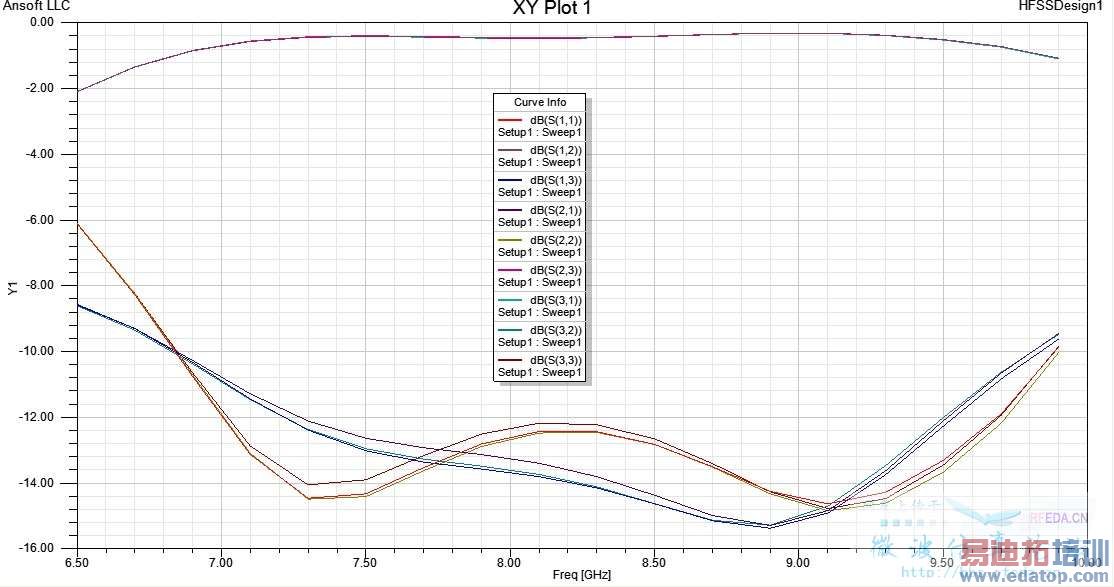

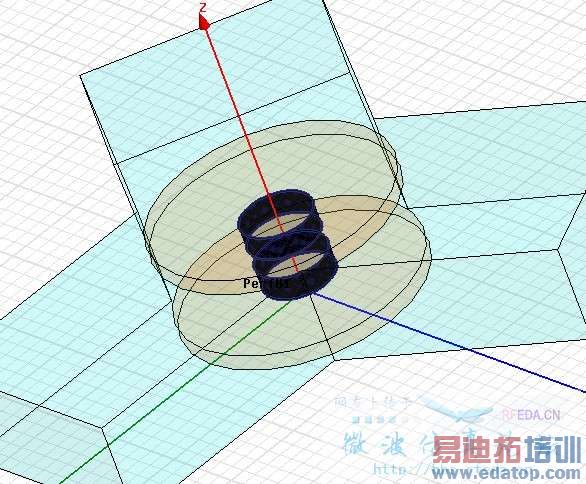

对于波导结环行器的仿真建模，我遇到一个疑问：铁氧体柱是否需要设置边界条件。如果设置理想电壁、理想磁壁边界条件如图所示。会得到这样的曲线。

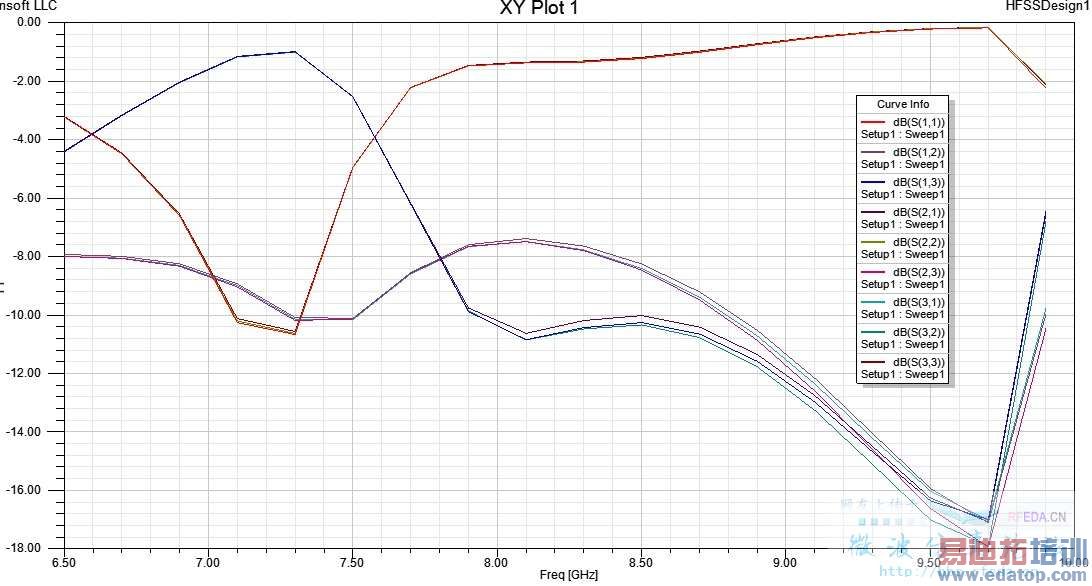

如果不设置边界条件。会得到那样的曲线。
感觉不设边界时曲线好像还合理一些，但是带线环行器是要设置理想电壁和理想磁壁边界的，我的问题就是，对于波导环行器，是不是也要设置边界啊？ 感觉有边界
时，曲线好乱哦，疑问求解答。
留下QQ方便交流：499141454

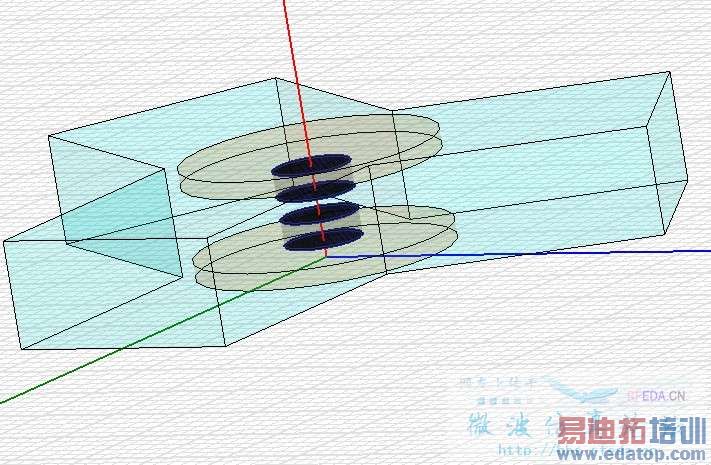

描述:模型（暂时没有设边界边界）
如果不设置边界条件。会得到那样的曲线。
感觉不设边界时曲线好像还合理一些，但是带线环行器是要设置理想电壁和理想磁壁边界的，我的问题就是，对于波导环行器，是不是也要设置边界啊？ 感觉有边界
时，曲线好乱哦，疑问求解答。
留下QQ方便交流：499141454
描述:模型（暂时没有设边界边界）
希望有做过环行器的高手多多指教啊
是不是边界设置有问题啊
铁氧体不需要设置边界，默认既可

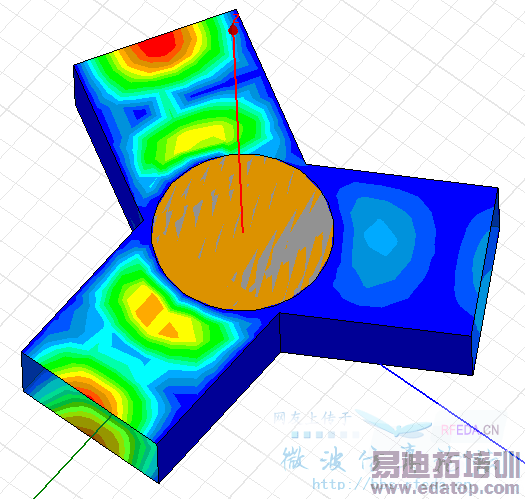

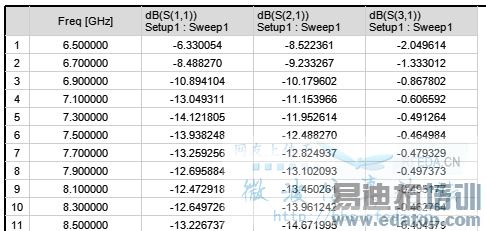

我仿了一下， 没什么问题啊。只是值差了点，请看8.5G位置的值：s11与s21相当，隔离度差了点，应该接近-20才行。 参数需要优化。
不用设置边界条件，默认即可
