hfss仿真找腔体谐振频率

小弟新手，对一个同轴腔体进行了分析。同轴结构传输TEM模，无上限使用频率，但是随着频率上升有高次模产生，形成并行模式。所以需要对其分析找出各高次模谐振频率。
1.模型主段直径40，长50；两头锥形对称，最小端直径10，每头锥形部分长20。
2 先在本证模式下计算，模式数4，算出mode1—1.33084Ghz, mode2—2.93295Ghz, mode3—6.39283Ghz, mode4—33.2967Ghz.小弟对这个一直不明白，hfss里可以查看mode1是具体什么模式吗，TE还是TM,模式的下标？必须自己推算一下，是吗？这里算出的四个频率也就是各个模式的谐振频率？
3 回到驱动模式，同样的模型根据本证模式分析结果，设定快速扫频范围1-35Ghz，得到驻波比曲线突变点是20.1399Ghz和24.1999Ghz。根据谐振频率点在驻波比曲线会有突变来判断谐振频率，这个结果和本证模式的计算结果差很多啊，不理解，请各位高人指点。是不是我的扫频范围设置的不合适才会出这样的结果，谢谢。

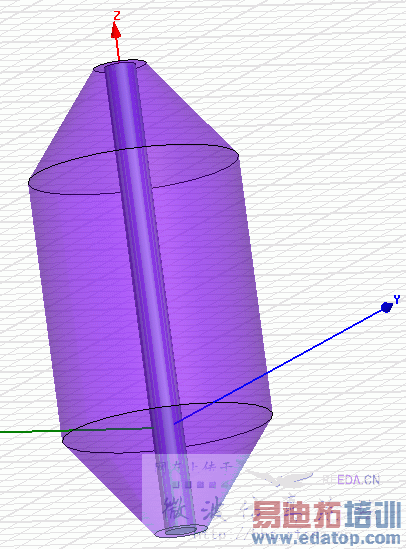

底下是模型截图，和模型文件，用的hfss12版本，希望大家多多指教！



模型放2楼了，谢谢大家



好像HFSS没有直接说具体模式，只有看场分布，根据这个应该可以看出模式。CST倒是直接说了什么模式。建议用那个确认一下



谢谢三楼的兄弟，但是回答的有点粗糙啊！有高手帮帮忙啊，把2和3里德问题系统解答一下，也都是小问题，但兄弟是新手，寻求支援



HFSS应该只能通过观察场型来确定模式，因为所谓模式名称也是人为定义的。如果怀疑计算中出现问题，通常比较有效的办法也就是观察具体频率点的场型。比如仔细比较一下驻波曲线突变点的场型。
再有您的例子里第四个模式比第一个频率高了十几倍，由于单次计算中所有的模式总是依据第一个模式的网格划分，所以后面模式频率高太多的话，建议你复查一下计算精度。扫频方式也是如此，带宽太宽，从计算频率点外推的误差也会较大。



分析高次模的谐振频率，端口怎么设置啊？端口的模式数需要设置成4（要看模式数）,还是不用设置默认的1就可以了?然后看vswr曲线，突变点既是谢振频率点吗？关键是突变的太不明显了，不能叫突变啊！汗和正弦曲线一样，顶点能叫突变点吗？不会上图，老让给url链接
