滤波器S参数有了正数?

录入:edatop.com     点击:

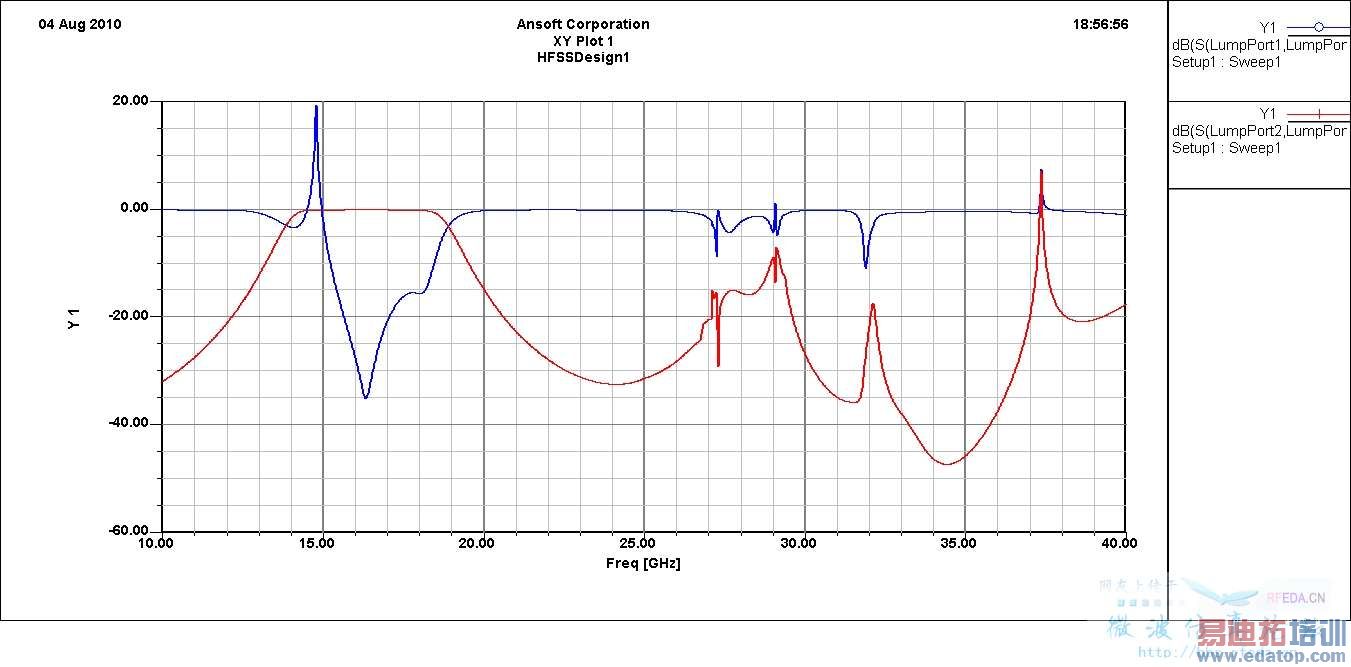

如题!左下角未有任何报错。是因为设置的求解频率 不对?是因为划分网格出了问题?是因为迭代次数不对?是因为是什么啊?疯了



四阶发卡滤波器,下面有薄膜材料,变介电常数做可调滤波器,衬底为玻璃



你做的是微带线结构的滤波器吗?如果是的话,我看你的杂峰有点多,是不是空气盒没有设置辐射边界条件?如果没有设置的话,默认为是金属腔体,这样就有很多反射的杂峰了



带宽太宽了,如果用fast sweep比较容易出现这种情况,分段仿真试下
还有就是腔体谐振也会出现这种情况,你可以设置滤波器腔体的上盖为辐射边界可以解决这个问题



空气盒子做了辐射边界的,我做的是微带线的结构。把迭代次数增加到了15还是没有正确可信的结果。



你工作频率这么高,损耗最小能做到多少啊?微带线结构一般应用于10GHz以下啊



曾遇到过类似问题,不过是在天线中。原因是:结构设计有问题,馈线太长,成为主辐射单元,喧宾夺主了。我猜楼主的滤波器不是cpw的吧



估计是用了自适应快速求解的方式,即在求解一个频段的S参数时,软件自动帮你选了几个点来做仿真,随后根据仿的几个点来帮你自动作拟合,遗憾的是,很多软件拟合的算法不是很健壮,经常看到拟合后有S绝对值大于1的情况出现。
为了验证这个问题,很简单,不要用自适应快速求解的方式,先用单点扫描的方法,看看是不是在异常点会出现不合理的结果,然后再用自适应快速求解



不是CPW,就是微带线结构,我现在加到12有时候还会不收敛,有时候加到20,结果MEMORY不够了
