求问下怎么辨别天线是垂直极化还是水平极化
录入：edatop.com 点击：

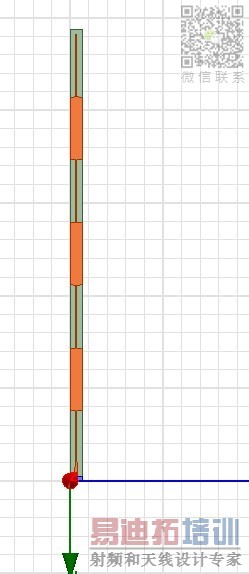

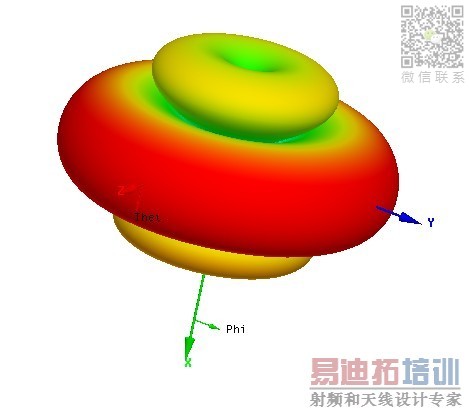

天线的方向图和天线的模型图分别如下所示，模型图中蓝色是Y轴，红色Z轴，绿色X轴。设计好的天线在实际使用中是X轴朝下，YOZ面和地面平行
线天线的极化与线天线上电流方向一致，所以可根据其与地面关系判断极化，平行于地面的为水平极化，垂直于地面的为垂直极化。
小编留言：
不知道为啥不能再帖子里回复，能否再问下如果是椭圆极化天线，如何判定是水平极化分量大还是垂直极化分量大呢
不管是线极化还是椭圆极化，其分量都是时刻变化的；对于椭圆极化来说，不同时刻，电场合成场的末端轨迹连起来是椭圆。极化的概念你还没有理解好，再看看。
Please plot vector e-field
申明：网友回复良莠不齐，仅供参考。如需专业解答，请学习易迪拓培训专家讲授的HFSS视频培训教程。
