波导缝隙面阵

录入：edatop.com 点击：

请教：仿真一个波导缝隙面阵，首先仿真得到单根波导缝隙线阵。把线阵按一定间隔排列成面阵，无论如何优化间隔，两个波导线阵的距离d总会大于波导的宽边距离a，即大于半波长，这样总会有和主瓣幅度相近的副瓣出现。
求教：波导间的距离怎么怎么取呢?谢谢。

一般间距就要求在0.58个波长左右啊

在E面组阵的时候利用不等幅分布解决出现主瓣幅度相近的副瓣

更换了波导WR28为WR22，可减少宽边尺寸。解决了

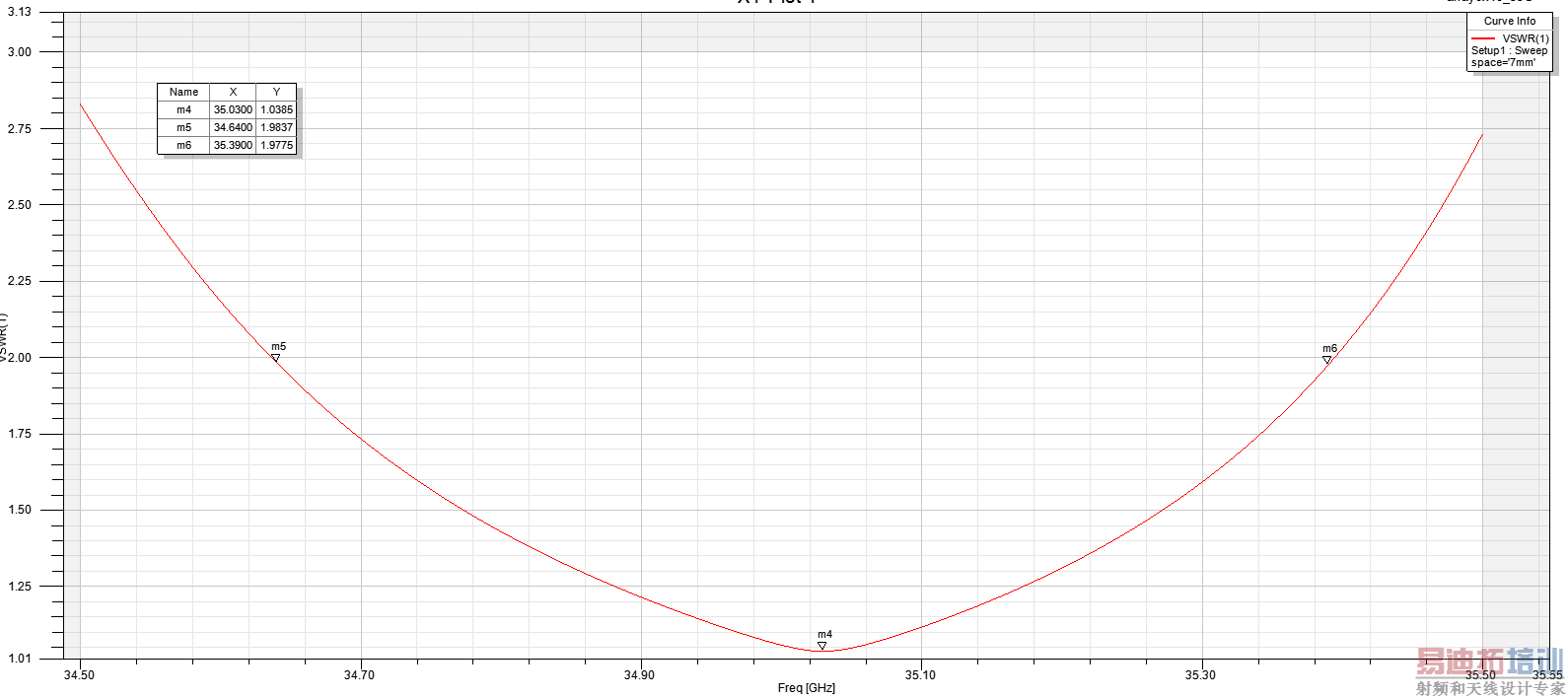

驻波

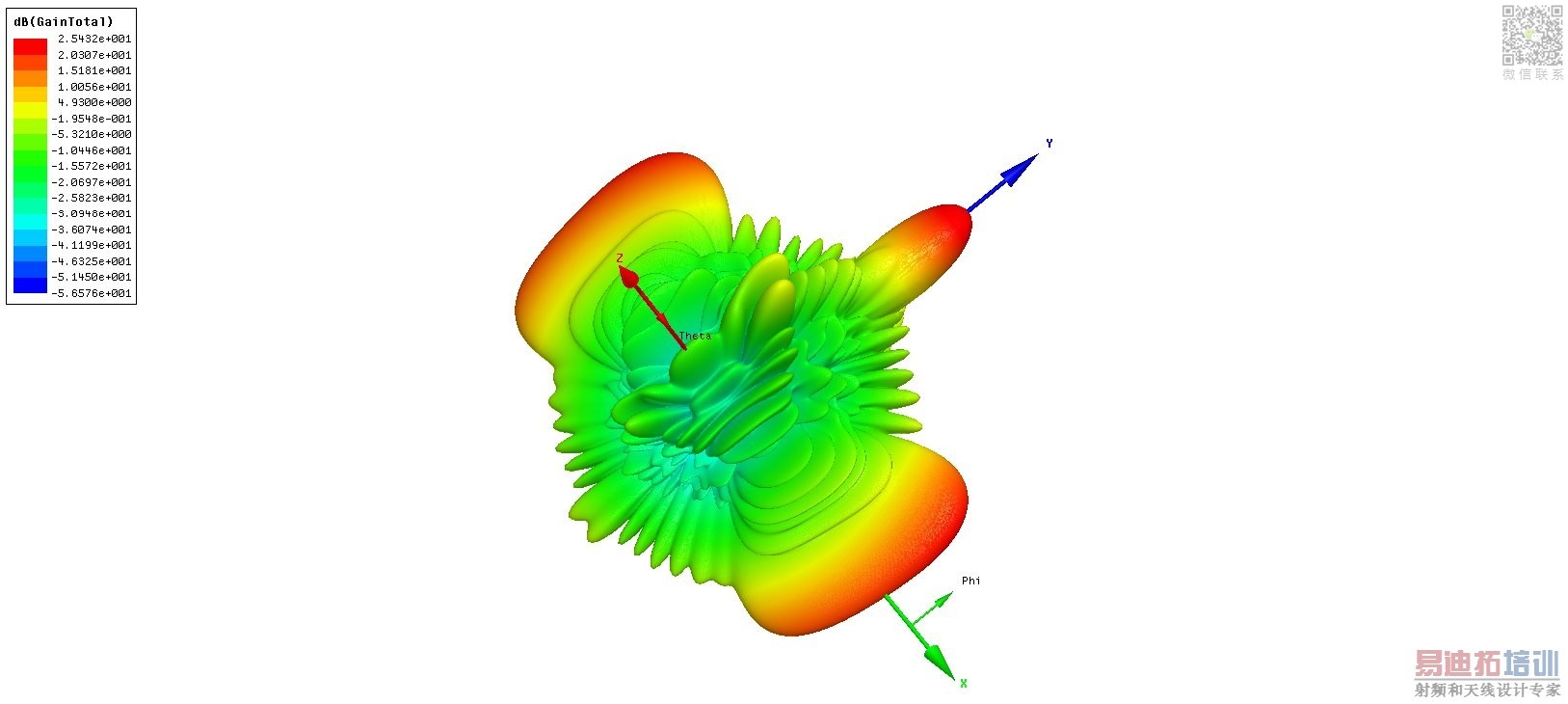

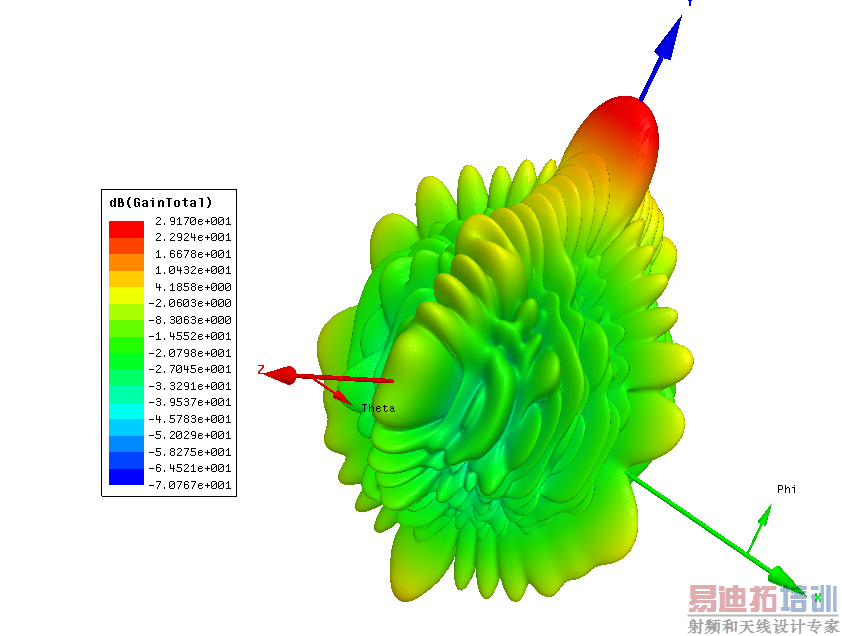

面阵方向图

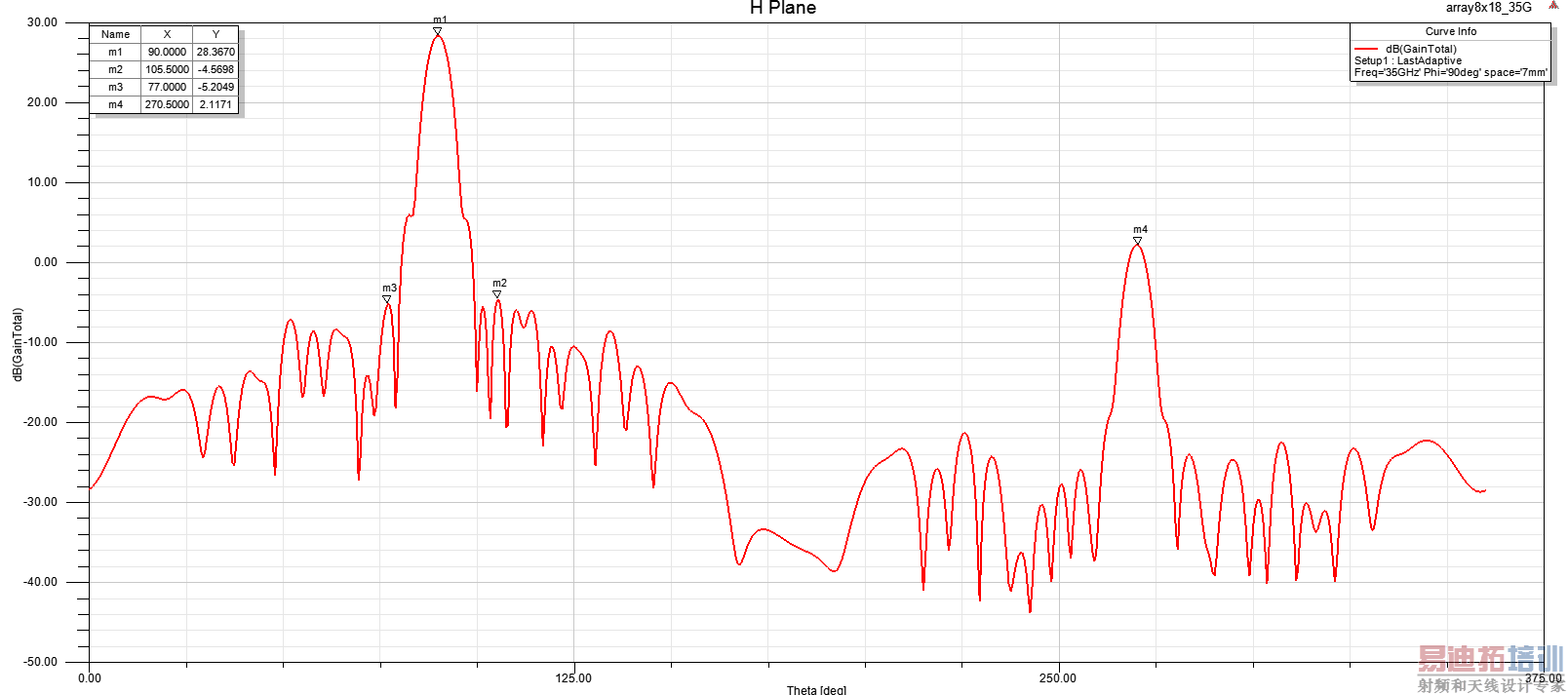

H面

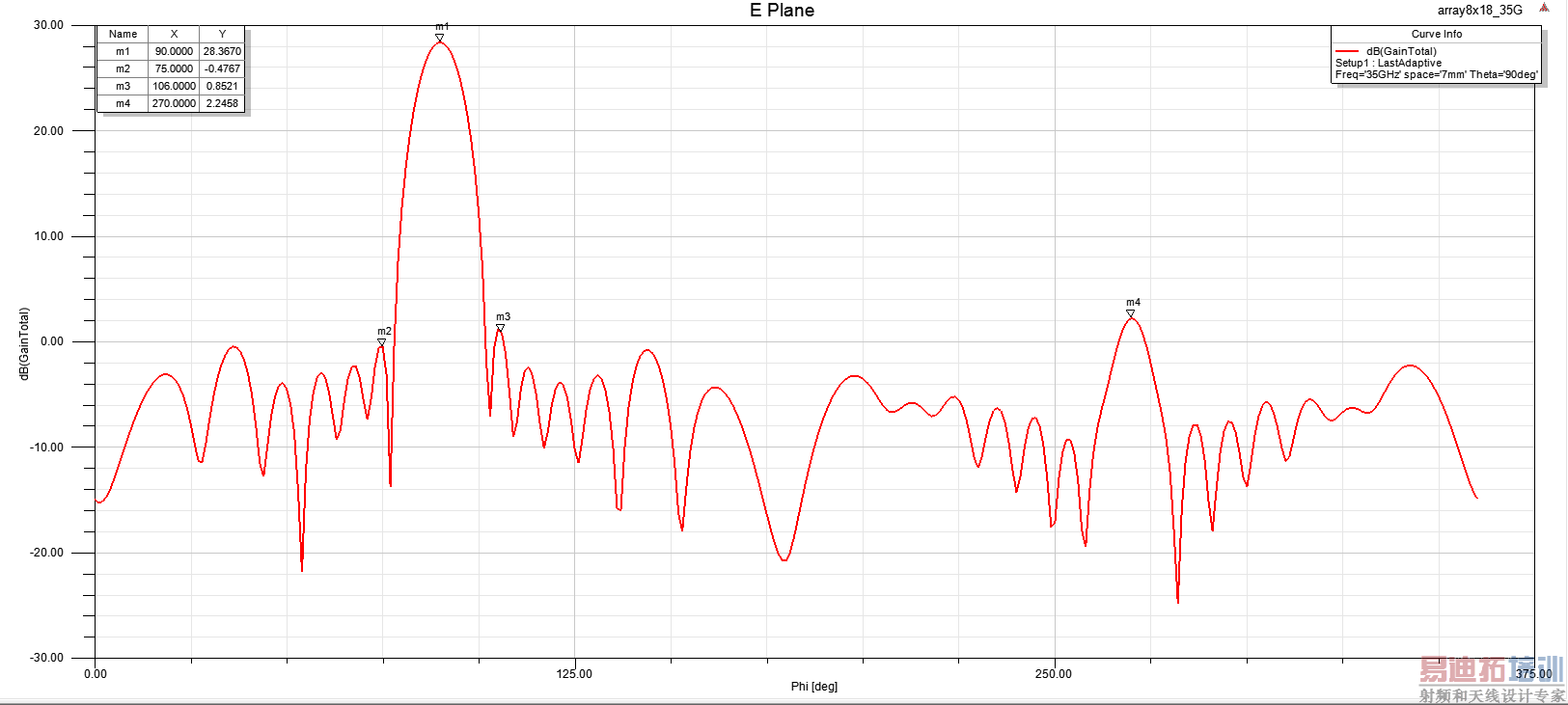

E面

非常感谢，非常感谢，非常感谢，

你的增益有28dbi还多?

而且请问您，线阵组成的那个面，你是怎么样实现低副瓣的啊?

抱歉看错了你有一面副瓣还是比较高的

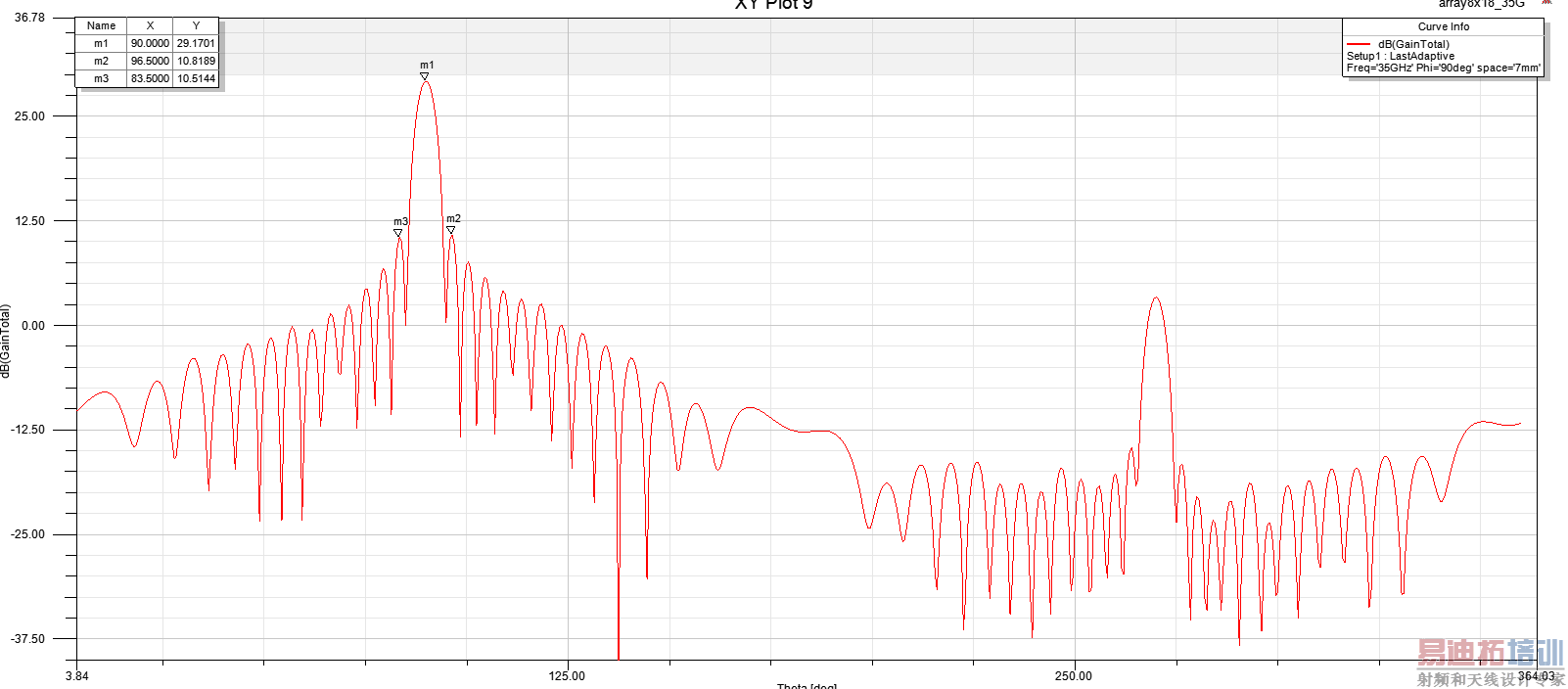

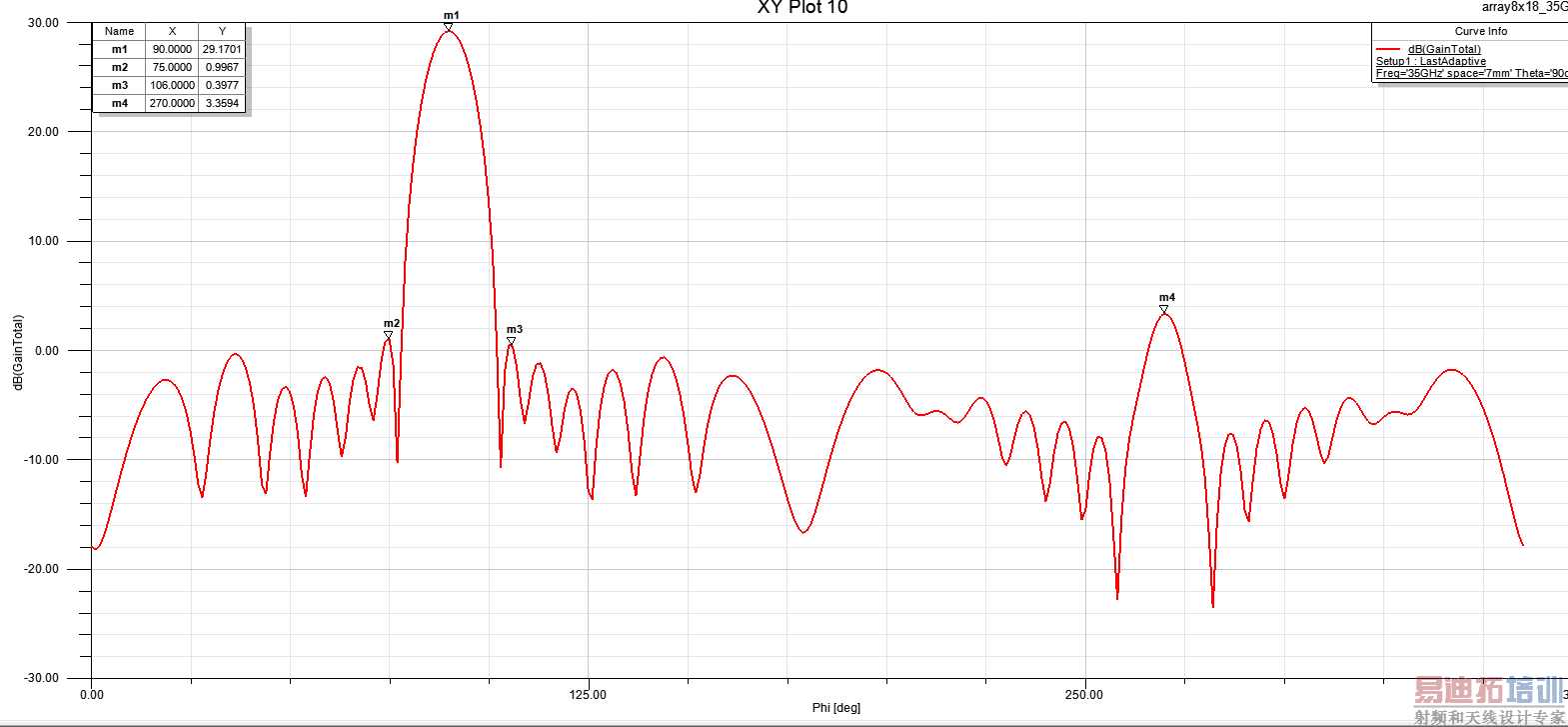

优化SLL后可见，E面SLL <-27.5dB , H面SLL< -33dB，性能较好

请问你这个是行波阵还是驻波阵呢?

这仿的是个驻波阵
