简单同轴线HFSS10仿真问题
录入：edatop.com 点击：

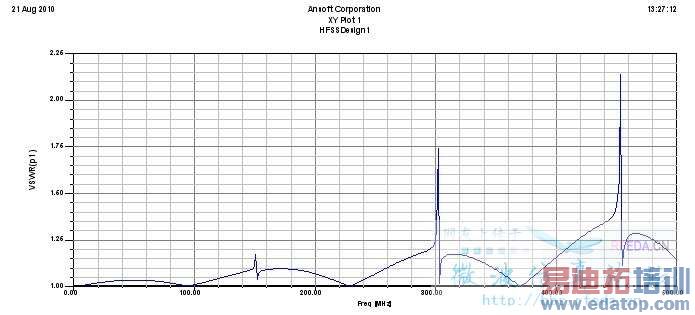

小弟日前仿转换器时候发现问题，于是想干脆就放一段同轴线。同轴线的材料选择为铜，单位均为mm。外导体内径为76.9（直径），外径为80.；内导体为实心铜柱，直径为33.4。该值通过理论计算没有任何问题，阻抗为50欧姆。但是用HFSS仿真时候却发现驻波比不是很理想，有很宽的一段都超过1.1，请问高手们，这是怎么回事啊。是不是我仿真的有问题啊。错在哪啊？望高手指教，小弟不胜感激！
端口设置不对
模型建的不对
给你看看这个，没有你画的那么复杂，这样就可以了

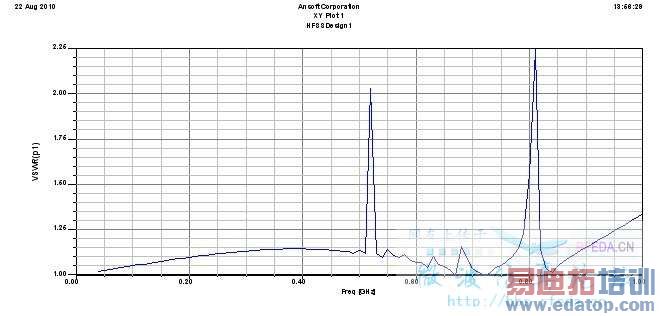

谢谢了！我也找到毛病了。但是还有个问题，望能赐教，我问别人，有人说这个问题也可以用lumbport，只是在外面要加上空气盒子。如果用waveport就不需要空气盒子，但是里面的同轴空隙要填充空气，这个说法对不对啊？还有，如果用lumbport，外面那个空气盒子用不用设置边界条件啊？。我用lumbport做了一个，外面的空气盒子设的电场边界。作出的图形是这样，怎么和waveport的结果不一样呢？
