已建模仿真成功，加工实测遇到难题，求大神指教！
录入：edatop.com 点击：

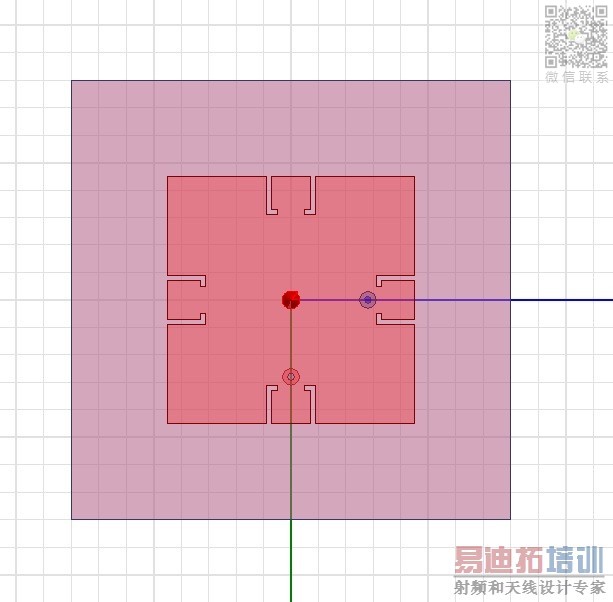

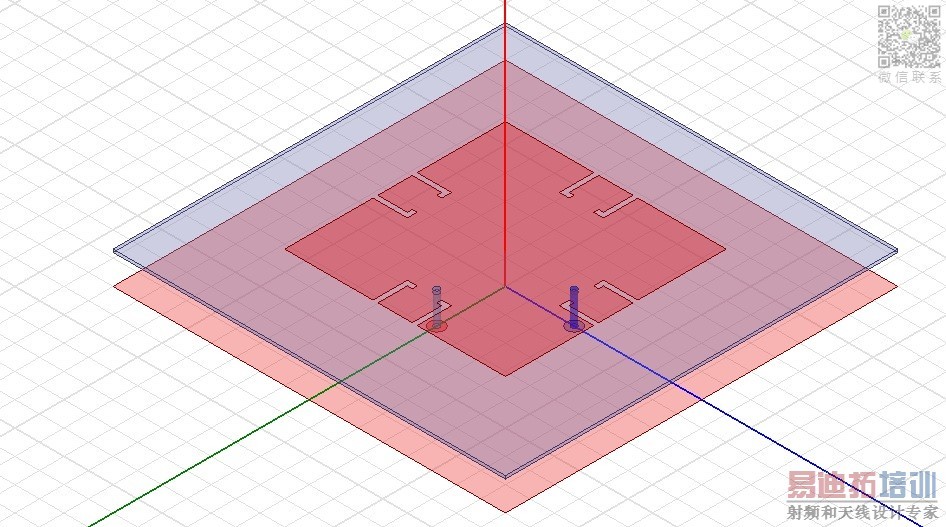

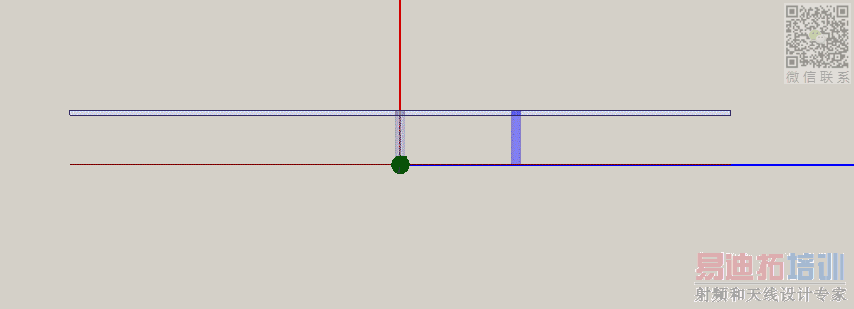

求助各位大神，小女子依据论文仿真了一个微带天线，该微带天线介质板与地板之间为空气层，仿真时地板设置为perfectE的理想边界条件，效果不错，可是实际加工时，应该怎么实现这种结构呢?我用理想金属板代替理想边界条件仿真时，效果完全变差，请问有什么办法可以实现类似于理想边界条件的地板模型?
路过来学习一下。
可以填充薄膜泡沫什么的
你这个介质板，是什么介电常数的材料?厚度?
天线分为三部：
1、顶层介质板 --- 这个就按工常微带天线加工
2、底板反射面 --- 这个找一个铝板，铜铂什么的作为反射面
3、中间空气层 --- 加工第1步天线的地方，基本上都有塑料支撑柱，在1，2上面打孔，顶住。
这个加工比较普通微带天线来说要麻烦一点，一般的PCB加工厂家肯定不能给你做全套。
用来写文章可以自己手动做
如果要精度高度和尺寸就要找能定制天线的加工厂家
有道理。受教了，最后金属板不行，就用泡沫试试
直接用塑料柱支撑就可以了，把perfect E换成金属仿真结果应该差不了多少吧，是不是设置的问题?
