求助，关于阻抗的一个奇怪问题
录入：edatop.com 点击：
在做一个短波天线，先仿真的缩比模型（频率10G）基本调好了，然后放大到短波频段出现以下情况：
1.端口阻抗Z11 实部RE在扫参数时某些参数点时，谐振时， 阻抗实部出现负数，形状与谐振时虚部相同（关于谐振点上相对称），阻抗虚部与本身实部应有的形状一致，对于这种情况，真加min迭代次数，有可能仿好，但是有的无论增加多少迭代次数，依然不会变好。
2.阻抗曲线不连续，出现跳变，在非谐振点（与1不同，1出现在谐振附近）
该天线尺寸较大10m*10m*1m，采用带线馈电。但是电尺寸其实不大

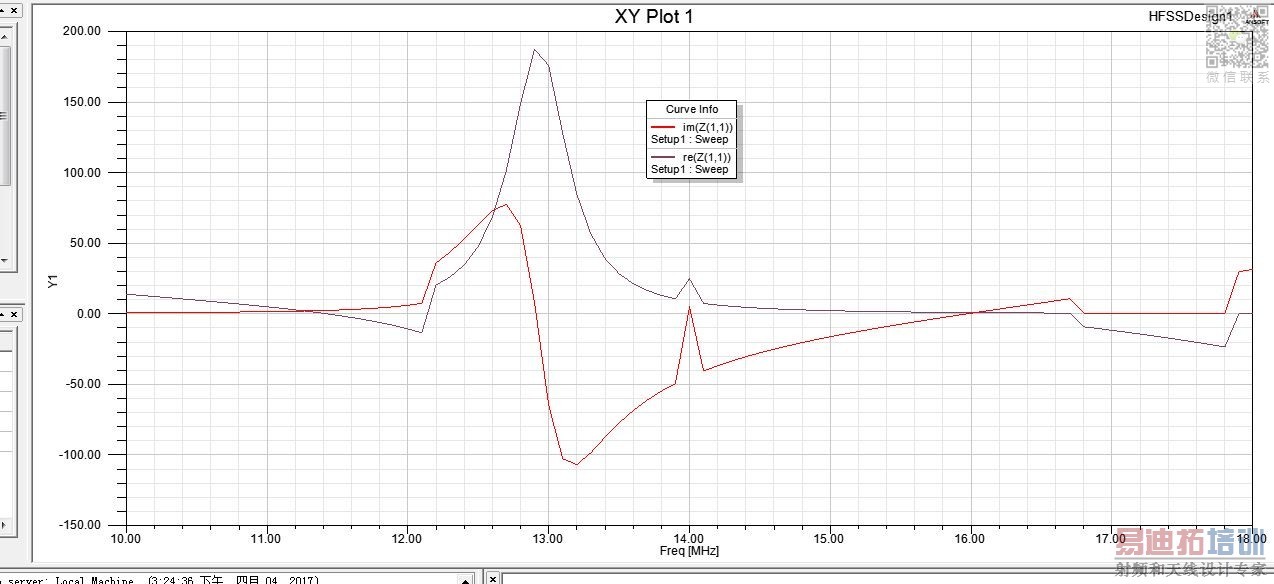

正确的阻抗曲线
1.端口阻抗Z11 实部RE在扫参数时某些参数点时，谐振时， 阻抗实部出现负数，形状与谐振时虚部相同（关于谐振点上相对称），阻抗虚部与本身实部应有的形状一致，对于这种情况，真加min迭代次数，有可能仿好，但是有的无论增加多少迭代次数，依然不会变好。
2.阻抗曲线不连续，出现跳变，在非谐振点（与1不同，1出现在谐振附近）
该天线尺寸较大10m*10m*1m，采用带线馈电。但是电尺寸其实不大
本帖提到的人: @mrgong

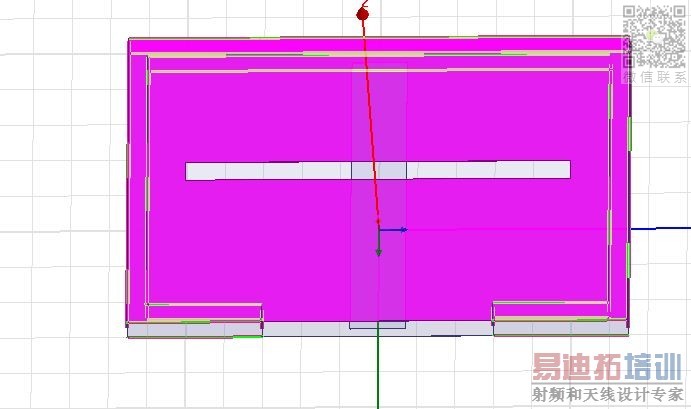

天线模型，带线馈电缝隙天线，频率3-30MHz
波端口馈电
扫参数是移动缝隙位置，改变MOVE指令的位置实现扫位置

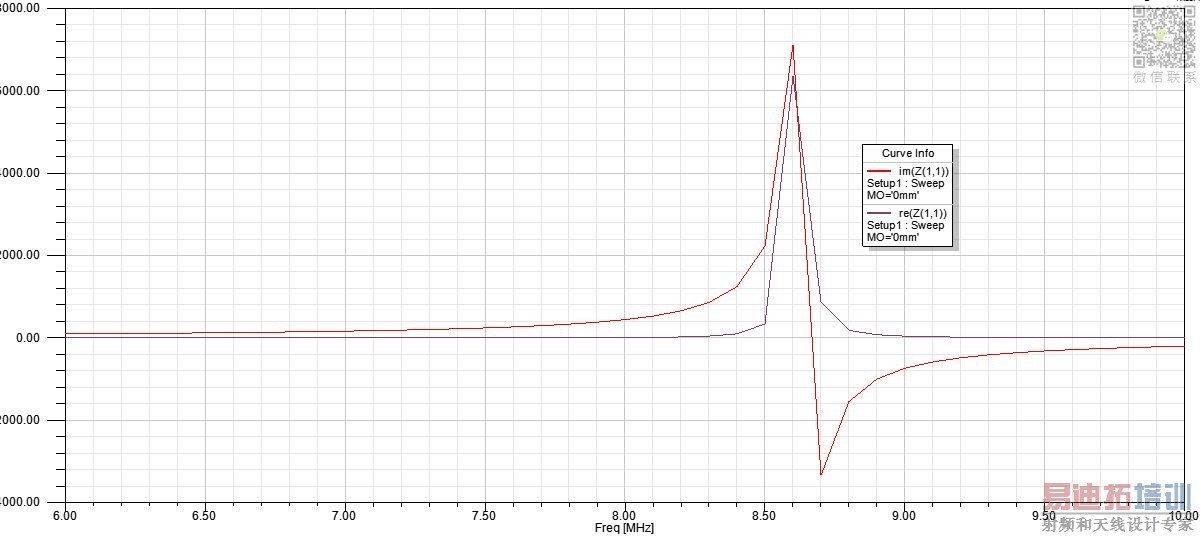

9MHZ 20MHZ为传输线谐振，因此阻抗较大，10几M处为天线缝隙的谐振

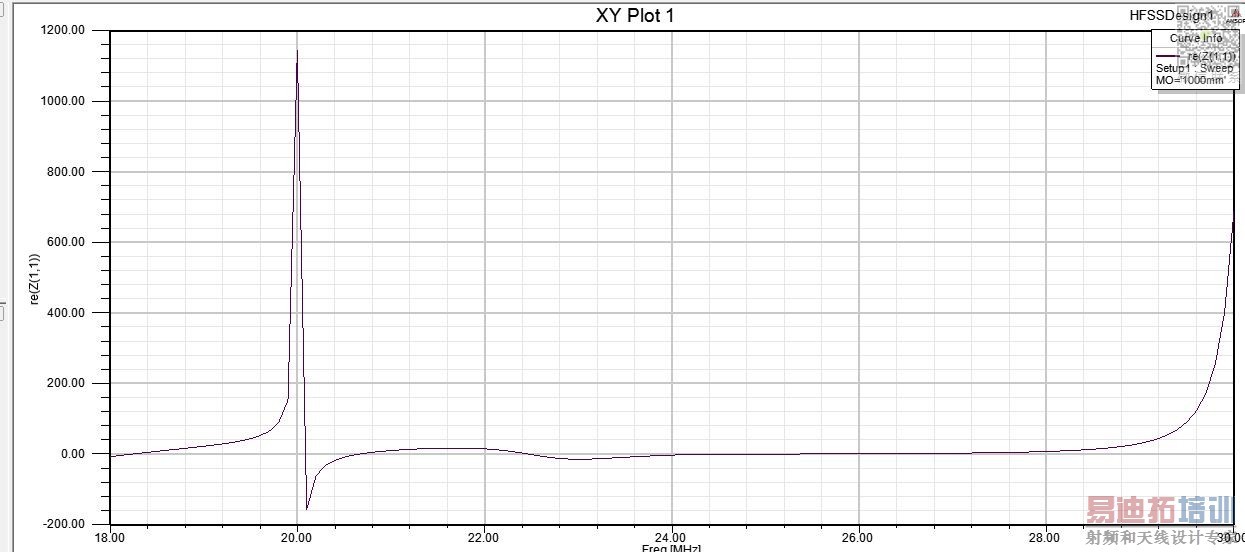

正确的阻抗曲线

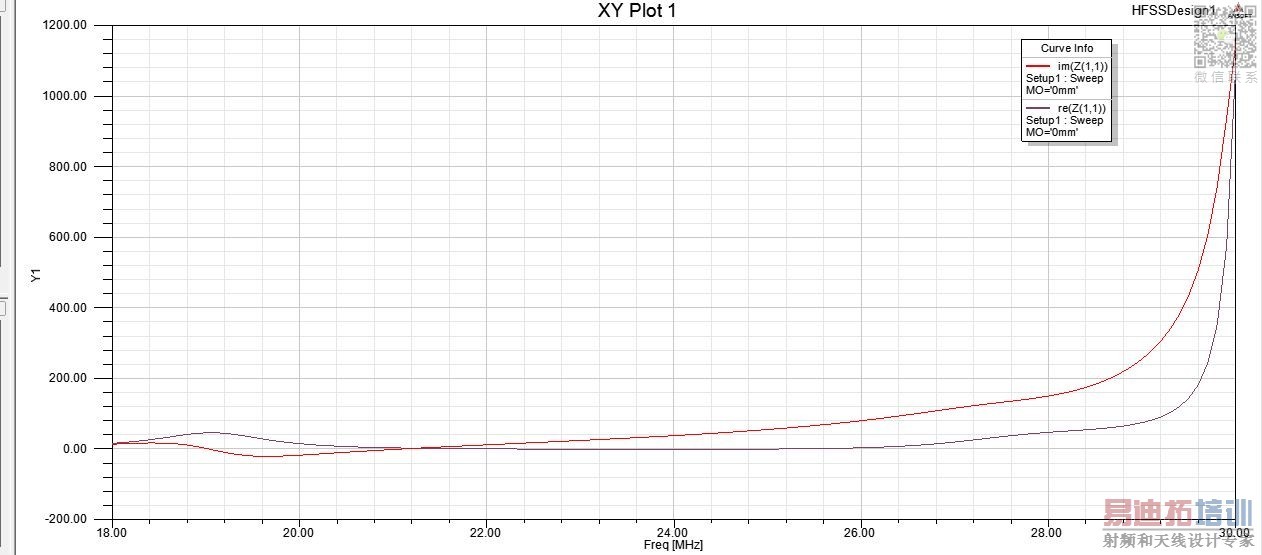

对于错误缝隙位置，单独对其仿真，依然同样的错误。
最多迭代到30+次数，依然没有改善
求高手指点，感觉是HFSS的问题?
之前做了挺长时间短波天线，没遇见过这种情况都。
之前都是集中端口馈电的
