HFSS谐振腔分析中有限导体边界条件的使用出错？
录入：edatop.com 点击：
我是菜鸟新手，在仿照教程做例子的时候，遇到对圆柱谐振腔进行本征模式求解。
按教程说的把腔体外壁分配为有限导体边界条件，材料为铝，厚度1mm。求解前做检查时出现错误提醒。“
[error] Finite Conductivity boundary 'FiniteCond1' uses thickness. This is not compatible with an Eigenmode problem.”
好像是说本征模式求解不能这么赋边界条件。到底是咋回事呢?求大神指点迷津?
按教程说的把腔体外壁分配为有限导体边界条件，材料为铝，厚度1mm。求解前做检查时出现错误提醒。“
[error] Finite Conductivity boundary 'FiniteCond1' uses thickness. This is not compatible with an Eigenmode problem.”
好像是说本征模式求解不能这么赋边界条件。到底是咋回事呢?求大神指点迷津?
Finite Conductivity boundary 在Eigenmode时，没有厚度的观念！ 所以...是将腔体的内容积以Air_block的概念圈起，在这个Air_block的表层设置Finite Conductivity boundary。
Eigenmode 里面的模型导体不可以是闭环路的(loop circuits)。

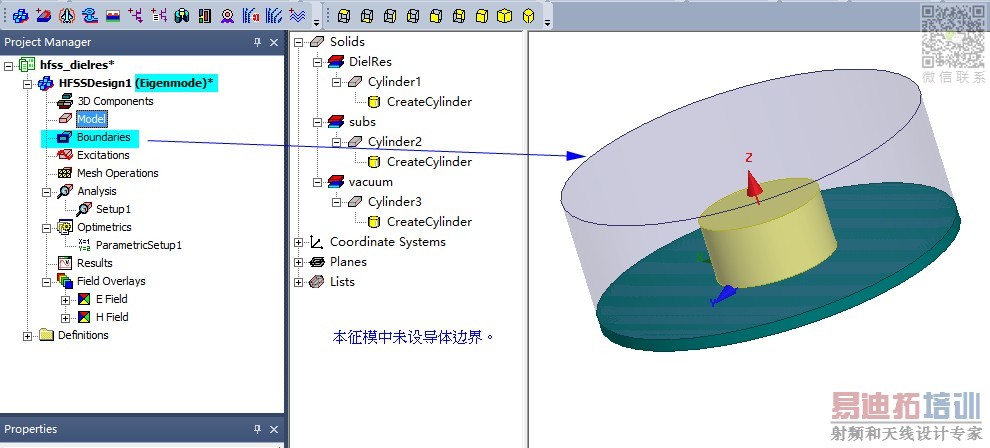

***在HFSS内有自带的Eigenmode范例，你可以调出来看一下，另一个例子入下图 ;
多谢楼上指点，看来还是学习HFSS帮助和自带的例子比较靠谱。我是按照人民邮电版《HFSS电磁仿真设计应用详解》操作的，还以为是软件版本的问题。 多谢大神
不客气、也有可能是你误解读了书中的意思。
