HFSS仿真端口阻抗问题的疑惑
录入：edatop.com 点击：
其实就是想仿一个螺旋导体的电感，设置为：模式驱动，单端口，集总端口激励，
积分线从导体指向屏蔽壳，扫频（如果不扫频看不到端口阻抗输出?）。Z11在史
密斯图上某表示为RX=-1.000+0.001i的模式，但是奇怪的是它的实部一直是-1
（在-50欧姆左右）。
如果输出s11参数，用s11与z11的式子转换Z11= Zo*(1+S11)/(1-S11)得到的Z11= -49.1838 + 9.0949i
与直接输出Z（lumpedP1,lumpedP1)也不一样，这是为啥呢?更换积分线方向z11实部仍为-1。
是我哪里错了还是理解有误?
模型图

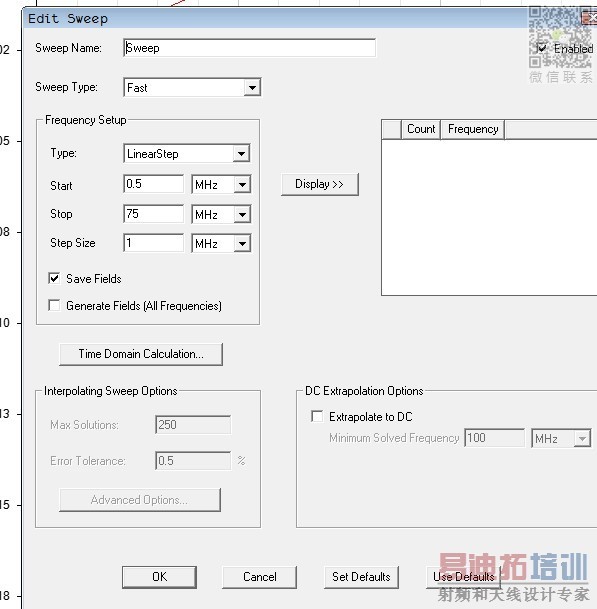

端口设置图
dB(s11)输出

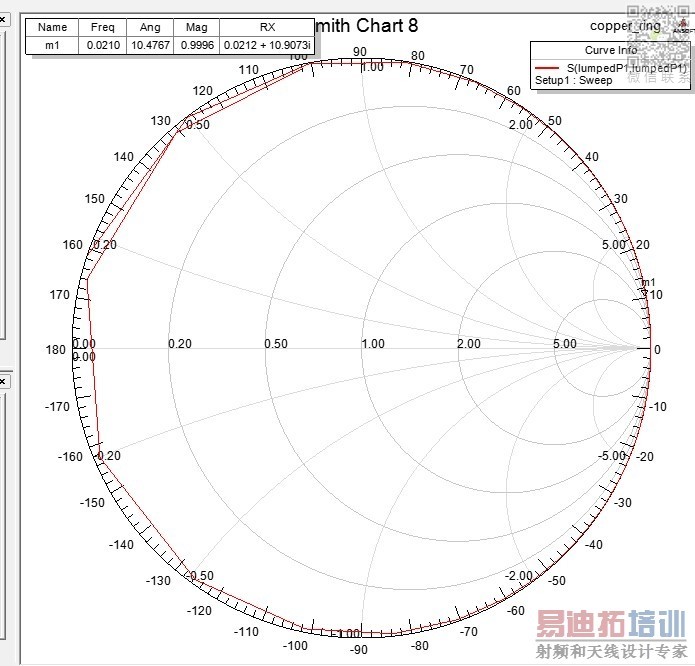

s11 史斯图

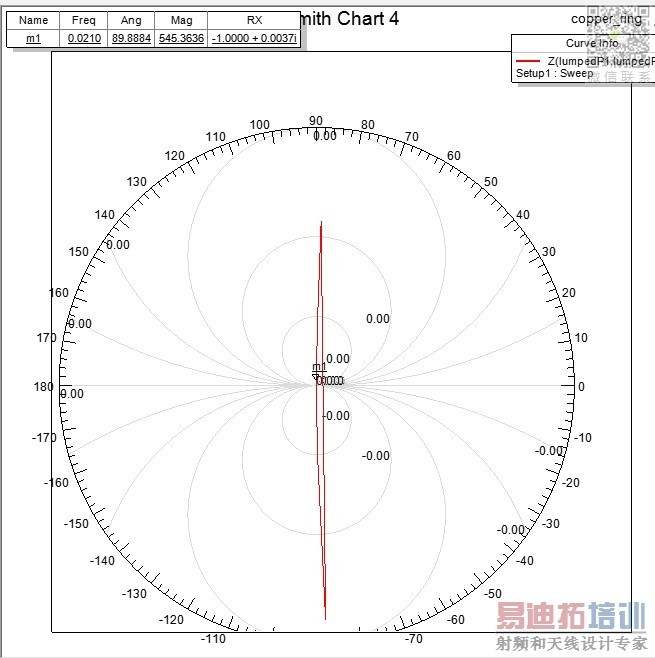

Z11史密斯图
积分线从导体指向屏蔽壳，扫频（如果不扫频看不到端口阻抗输出?）。Z11在史
密斯图上某表示为RX=-1.000+0.001i的模式，但是奇怪的是它的实部一直是-1
（在-50欧姆左右）。
如果输出s11参数，用s11与z11的式子转换Z11= Zo*(1+S11)/(1-S11)得到的Z11= -49.1838 + 9.0949i
与直接输出Z（lumpedP1,lumpedP1)也不一样，这是为啥呢?更换积分线方向z11实部仍为-1。
是我哪里错了还是理解有误?
模型图
端口设置图
dB(s11)输出
s11 史斯图
Z11史密斯图
本帖提到的人: @tensor @八云
这里活跃人数好少啊
我想看图。
满足你了，加了好多图
本帖提到的人: @654949899
把Z11画成rectanglar report呢
画不出来，说纵坐标错误，Z11是一个复数
本帖提到的人: @654949899
有办法把它的实部单独画出来吗?
