阻抗匹配？优化S21参数？史密斯圆图？
录入：edatop.com 点击：
目前正在学习HFSS的使用。
在仿真螺旋天线（设置了两个螺旋天线，一个收一个发，各有一个LUMP激励），并且要求两个激励的阻抗相等（我理解为HFSS设置激励阻抗时相等）。但是仿真出来S参数比较不理想，
我希望S21大概为-2DB (传输效率百分之80)
S11为-15DB
我知道要通过史密斯圆图来匹配，但是不知道具体方法。

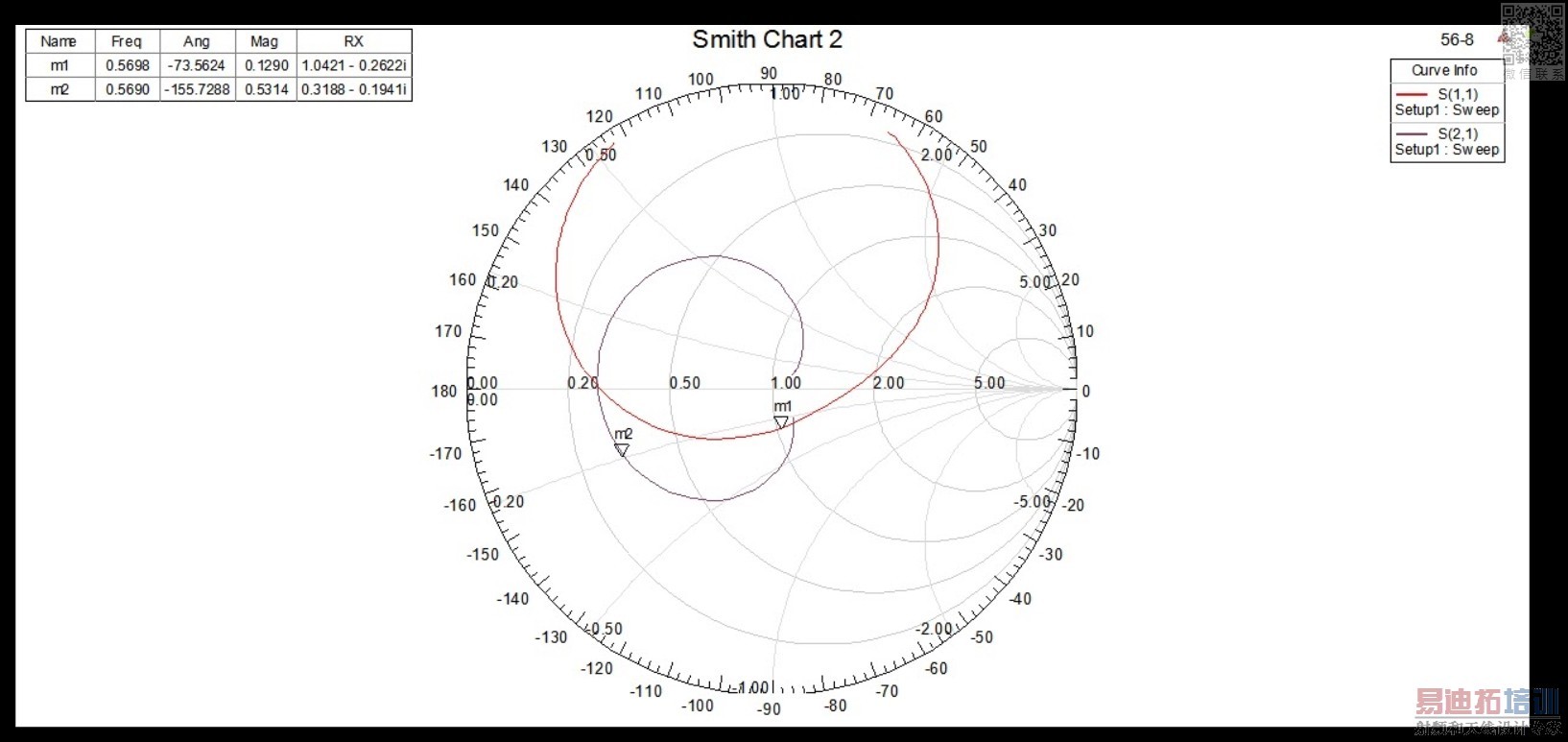

这边是仿真结果。
请教大神稍微帮我分析一下 结果和问题，给一个大概的解决方向。
谢谢了！
在仿真螺旋天线（设置了两个螺旋天线，一个收一个发，各有一个LUMP激励），并且要求两个激励的阻抗相等（我理解为HFSS设置激励阻抗时相等）。但是仿真出来S参数比较不理想，
我希望S21大概为-2DB (传输效率百分之80)
S11为-15DB
我知道要通过史密斯圆图来匹配，但是不知道具体方法。
这边是仿真结果。
请教大神稍微帮我分析一下 结果和问题，给一个大概的解决方向。
谢谢了！
目前两个端口阻抗都是 50欧姆
收发天线有互易性，你可以把单个天线先仿真好，从圆图看，你的模型阻抗和50欧姆不匹配，改变天线直径和罗圈数看看变化
你好我一开始单个天线仿真时
25-12J 。大致能匹配（S11比较理想）
但是当加了接收就不知道怎么弄了。
因为发现port2 的激励阻抗的改变会同时影响S11和S21
两个天线离多远?
小编留言：
5CM。
小型天线的
天线最下端加粗，如果纯弹簧先密绕再正常绕
