请教传输线的问题

刚才没传上去，压缩了下

你这里20G的高频电路指的是什么的频率呢?你要知道数字电路的波形都是由正旋波叠加而成,如果你HFSS用的是频率20G,那你跑出来的可以用的数字电路波形,大约要20/5=4GHz

还有就是你这个板子没有合适的地孔,仿真的时候你同轴地和GND理想的连一起了,但是实际测试就不一定相连有那么好了,所以你最好还是加上地孔

还有就是空气范围有点小,可能会造成你误仿真

你算的频率范围很宽。所以算得就不会很准。
最好的办法是，从2-30GHz分成几个频段算。这样虽然比较麻烦，但是准确性比较高。

或者用cst计算

这里面的20G指的是模拟信号，所以带宽也要到20GHz；
在实际的板子中我打了地孔，并且还比较密，仿真的时候打了地孔就不需要把这几个强制的接地了吧？
还有什么办法能够提高带宽么？
多谢了！

如果分成几段来算，估计在每段内都会很平坦，传输特性比较好，但实际做出来不行啊

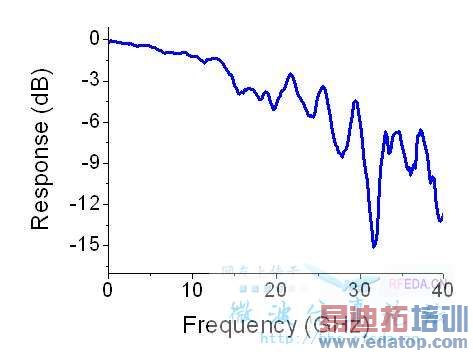

附件是我的板子的测试曲线，大家帮忙看看，谢谢啦。

我把跟地相关的几个部分的理想连接都取消掉了，没有打孔的时候发现跟之前理想接地并没有什么区别。
