有关馈线的问题

大家好。

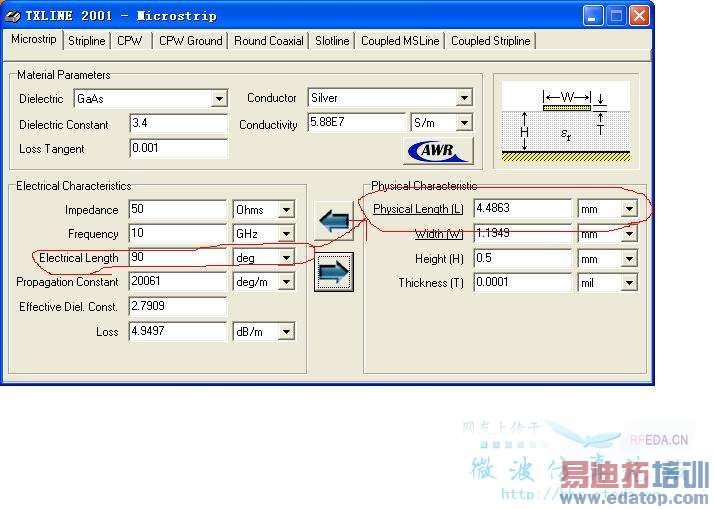

我想问一个问题，当一个宽带天线的馈线中有一段是50欧姆的阻抗线，那这截馈线应该以带宽中的中心频率还是上/下截止频率为基准来计算其宽度和长度呢？关于馈线的长度，我还有另一个问题，我们一般采用的馈线是四分之一波长，这里的四分之一波长是直接用 c/f /4 计算出来，还是可需要通过计算软件算出来？如下图



微带线的阻抗和频率没有直接关系，只有相位和电长度与频率有关



微带线为四分之一波长的时候，通常作为阻抗变换器适用



我知道微带线的阻抗主要决定于微带线的宽度，和介质板的特性，但是当使用这个软件来计算阻抗的时候，当频率不同的时候，计算的结果是有差别的，我不知道这里的差别应该如何理解。



当一个宽带天线的馈线中有一段是50欧姆的阻抗线，那这截馈线应该以带宽中的中心频率还是上/下截止频率为基准来计算其长度呢？，这个长度必然跟频率有决定性的关系。



传输线特性阻抗与频率是有直接关系的 只是在不考虑传输线热损耗即电阻和电导=0的情况下 Zo才等于sqrt（L/C）
建议lz不要用那个软件算微带相当不准



那您的意思是将传输线等效成LCR后，手动计算？



回复四楼
一段好的50欧姆同轴线传输线，从千赫兹到10g的特性阻抗都可以是50欧姆
微带线可能没这么宽的带宽，但是对阻抗对频率的敏感度并没有想象的那么厉害
楼主的宽带天线带宽具体是多少的呢？ 通常情况下是按照中频设计的



一般四分之一波长的阻抗匹配传输线是按照中心频率来计算的，准确度如何就要看你的天线的宽度了
对于微带天线的特征阻抗，个人认为与频率没有关系，其计算公式在“微波工程”这本书中有详细的介绍。。



谢谢啊：）主要是我在设计的时候，也是按中心频率来算的，但是感觉匹配仍旧不怎么好，所以才会有此一问，谢谢你：）
