请教一个阻抗匹配的问题

阻抗不匹配驻波比应该不会很好吧？。

驻波比都很好应该阻抗匹配做好了吧

给出具体问题呀？

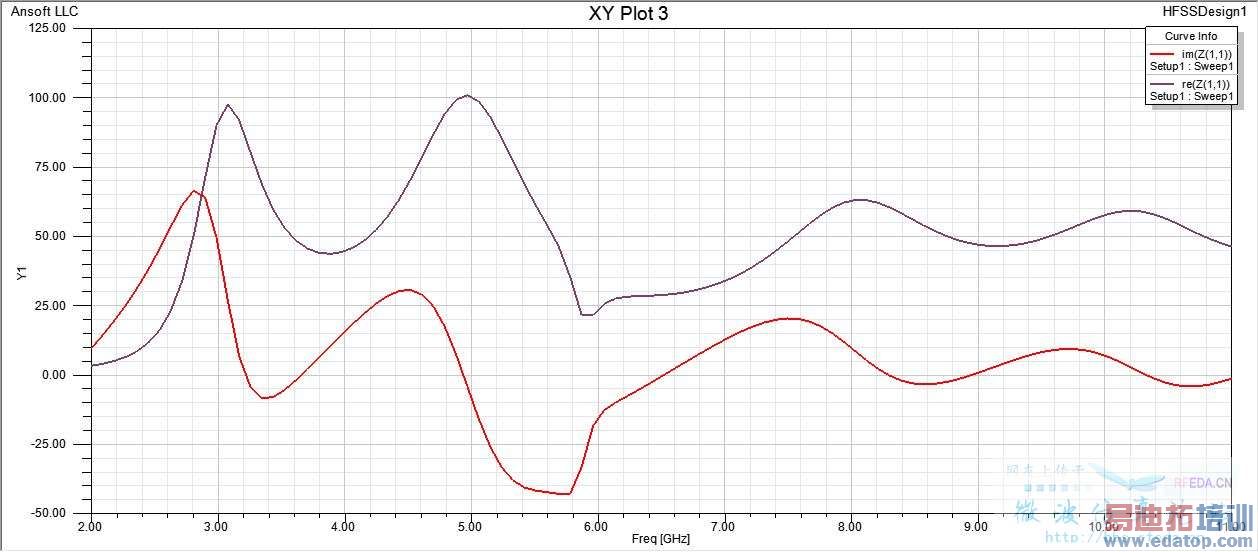

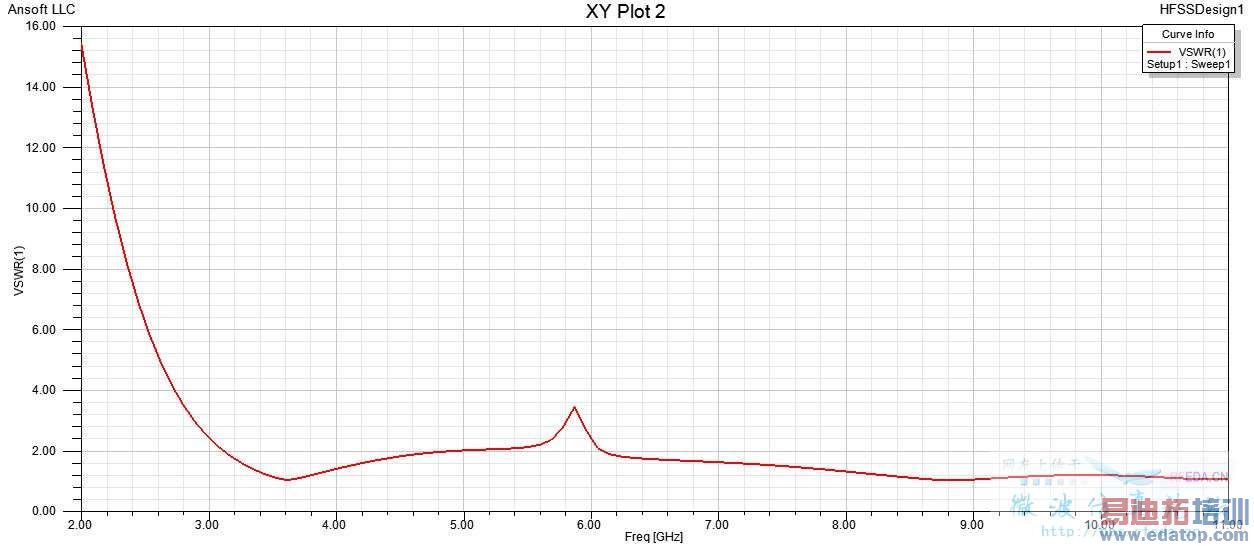

事实是驻波比不错 在2以下，但是阻抗却波动的很大。我做的是超宽带的。截个图吧



不知道啊，我把天线加工出来实际测试发现参数根本就一点都不对，不知道怎么回事。不知道是加工的问题还是天线模型有问题。但就仿真来看参数还是比较令人满意的。



o ,这样啊？




这就是为何会软件的人很多，但是利用软件仿真，直接作出东西的人不多的原因
hfss仿真的准确度和仿真的人有很大的关系，在软件里面是理想化的环境，实际做东西确做不到这样，所以仿真的时候是需要把这些因素考虑进去的
不然最后的结果和计算结果的差距会很大
S参数和驻波比都很好，就是阻抗不匹配。 这个说法有点拿着一把尖锐的钝刀类似



在smith圆图上面，围绕圆心转一圈的驻波是一样的，不过阻抗确是不同的，所以楼主的仿真结果应该是正常现象
你的仿真结果，有点没有收敛的味道。 中间出现了谐波



那依你看有和高招呢？这参数也在这了，我也不知道怎么弄了
