矩形波导毕业论文寻求帮助

录入:edatop.com     点击:

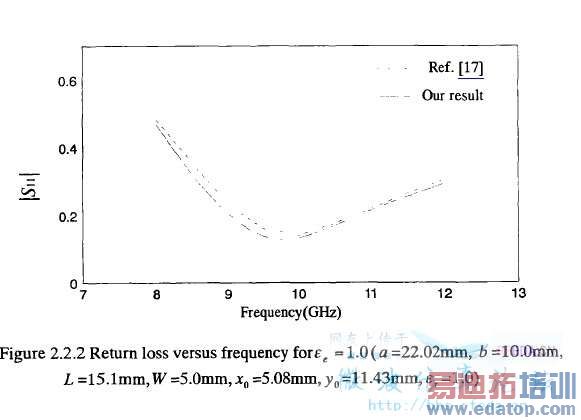

大家好,我做了一个波导模型,但是得不出导师给我的|s11|图的效果,这里有我做的模型,和导师的对照图,请各位大大帮帮忙,小弟感激不尽



跪求帮助!



看不清不过看着耦合度还可以啊



可以帮我看看,我的模型为什么不能出这个图形码?



把开口的辐射边界去掉看看,用你的模型仿真出来的和你给的图值相差比较大,而且你没有设置积分线



你好,我把辐射边界去掉了,结果跟没有去掉一样



用了你的模型,计算有错误,激励设置的不对。空气盒子建在开口处就行,不用这么大。



那你好,那么激励应怎么样设置才能准确啊



把模型后面的挡板去掉,直接建一个平面,垂直宽面话一条积分线即可,空气盒子的一面与积分线的那个平面重合就行。
给你个链接,说的很清楚



还是不行的说
