方向图问题

E面和H面好像从方向图里面是看不出来的。
三维的立体方向图形象直观，但不易度量，工程上通常把它切割成二维平面图来研究。通常根据电场的极化方向切割成E面和H面方向图。E面是由最大辐射方向和该方向远区电场E的方向所确定的平面；H面是由最大辐射方向和该方向上远区磁场H的方向所确定的平面。E面通常包含电流矢量方向平面。H面垂直于电流矢量方向的平面。
根据安装方向也可以切割成水平面方向图和垂直面方向图。水平面是平行与地面且通过天线最大辐射方向的平面，垂直面是垂直与地面且通过天线最大辐射方向的平面。
在工程上主要关注两对主平面，E面和H面（电场和磁场）取决与天线的结构和本质特征，与天线的摆放和旋转无关，但是瞎摆会增加计算和考察的难度，比如E面和H面即不在某一个Phi面上，又不在某一个Theta面上。在实际应用中，更加关心V面和H面（垂直与水平），通常从E面和H面中选出，其结果取决与天线的结构和本质特征，又与天线的摆位和旋转有关。E面通常包含电流矢量方向的平面，H面为垂直电流方向的平面.(以上内容摘自于移动通信天馈技术章节)。
从3D方向图中我们能够知道天线阵列的最大辐射方向，然后从天线结构上可以判断电流的方向，由两条直线确定一个平面，从而确定了E面，当然在球坐标系里面，我们可以根据theta值和phi值来确定E面。知道了E面之后，很容易确定H面，因为E面和H面是互相垂直的平面的。在3D方向图中切割就可以了。

你好 关于你说的确定E面和H面的方式 不是很清楚，请问下要怎么根据theta值和phi值来确定E面呢？
我同学说的是phi=0是E面了phi=90 是H面的
这样有什么问题么？
谢谢

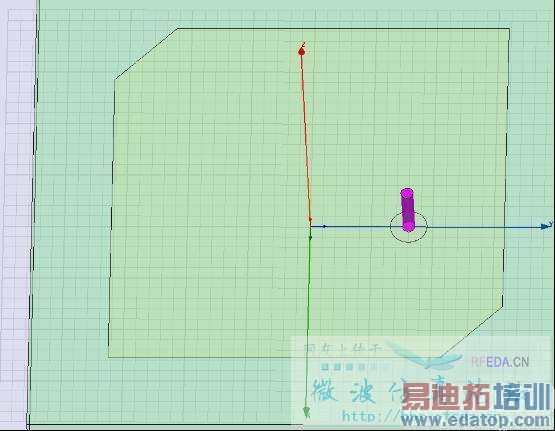

下面是我仿的模型图
