圆锥单击子天线仿真求助

仿真一个圆锥单极子天线；频率200-400MHZ，同轴馈电，保证阻抗在50欧姆即可。
有谁能帮我找找天线尺寸设计的相应资料吗？我找不到。
我大概试了一下：

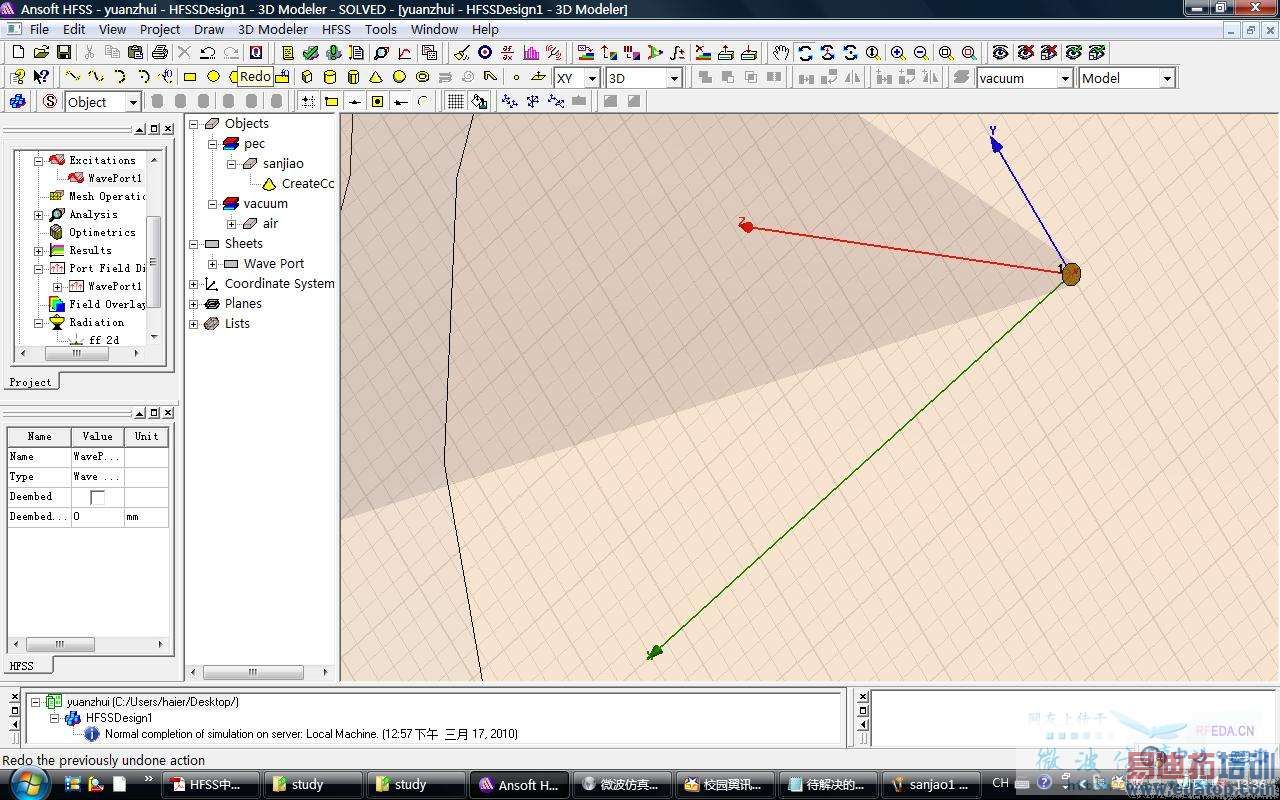

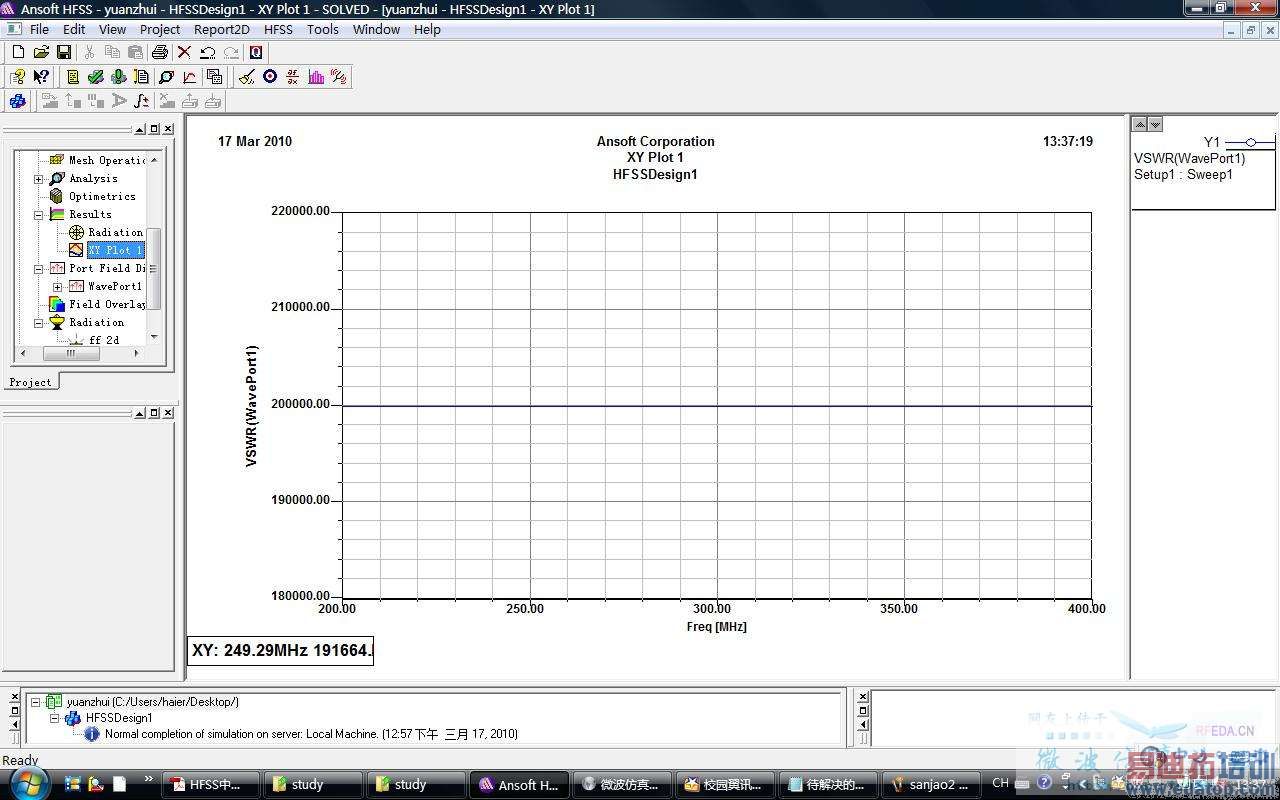

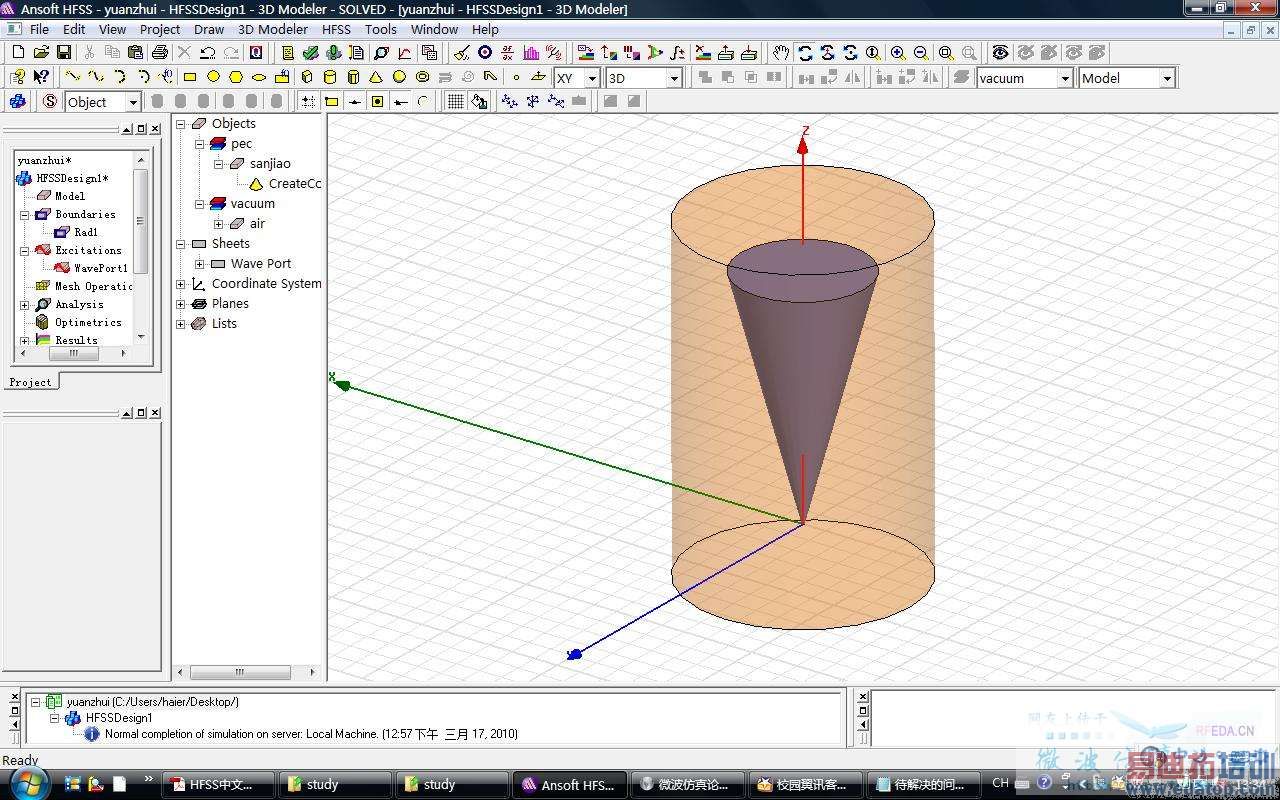

圆锥高度取0.2波长，20cm,下底面接同轴线芯直径2mm,天线总锥角取30度。在下平面用waveport馈电，仿真出现错误，驻波比不对
请教这是怎么回事？谢谢～



地板呢？



恩。前面所言即是。谢谢



现在仿真了出现新问题：
模型：
要求：f=200MHz—400MHz
驻波比<2
采用圆锥形状，同轴线内芯导体z=0处与单极子天线相接，同时在z=0处同轴线外导体与地板相接，（假设同轴线内导体芯没有相对于外导体伸出来）。z0=50ohm.圆锥和同轴线内芯取材料pec。同轴线中介质取为空气。

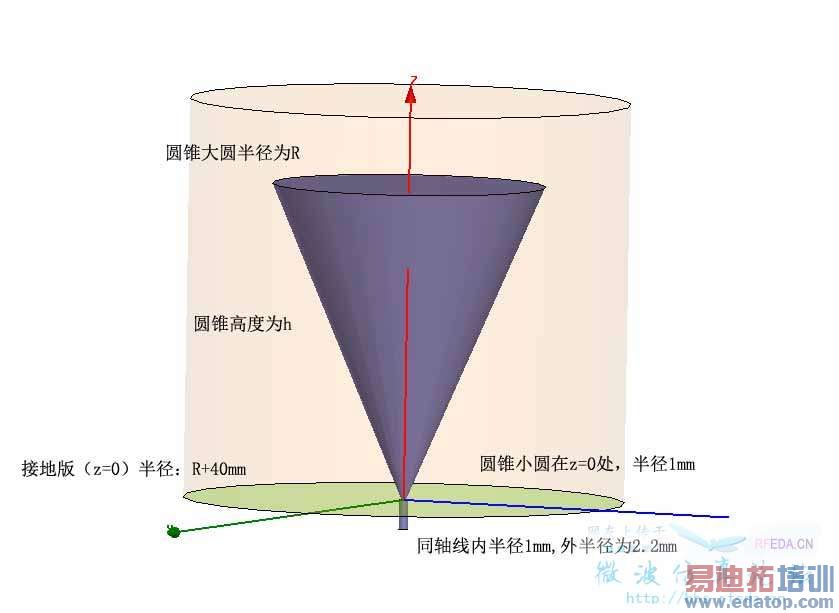

设计图如下：（同轴线放在空气盒外）

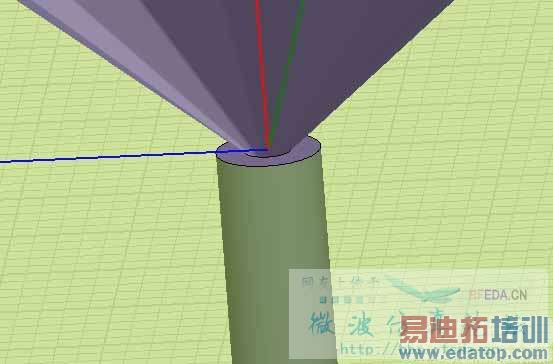

局部特写
现在取值h-235mm r=265mm 空气盒为模型最外延加400mm(四分之一波长) （刚开始算错了，加成了40mm，好在改过来了）。
以下是仿真结果：

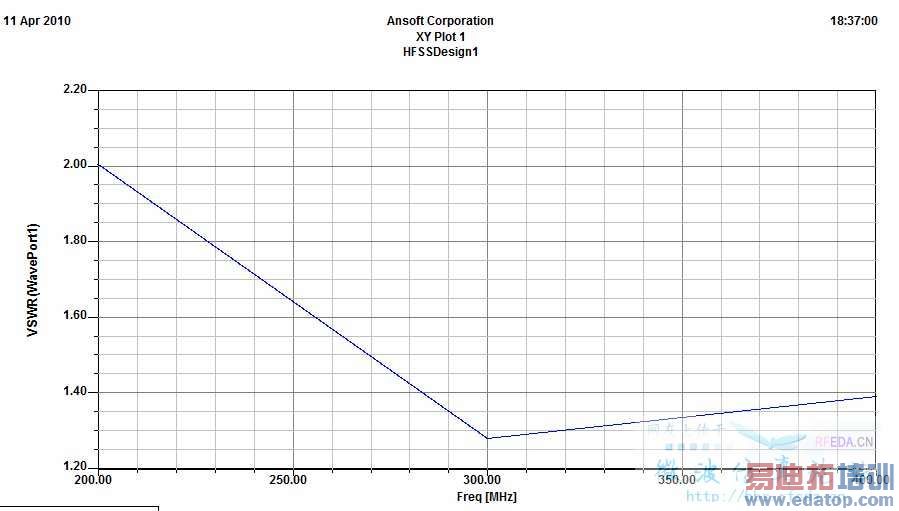

200，300 400MHz的驻波比

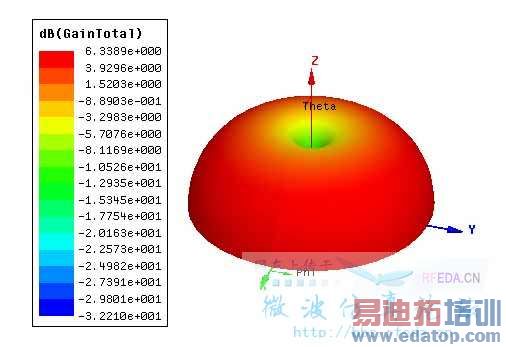

增益
单极子天线有这么大的增益吗？

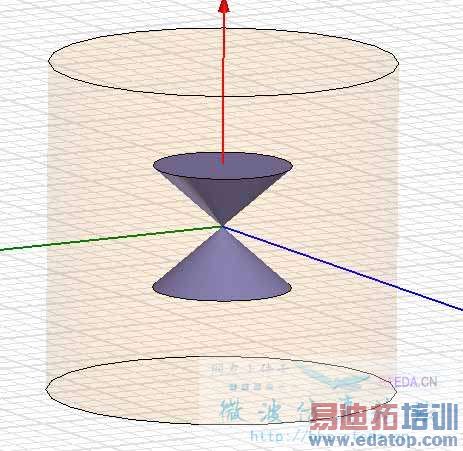

后来我对比了一下，接地相当于是镜像法，做它的对称阵子形式的模型：
中间加一个平面采用lump port积分线馈电



楼下继续



特写


（两个极子中间的长方形长1mm）

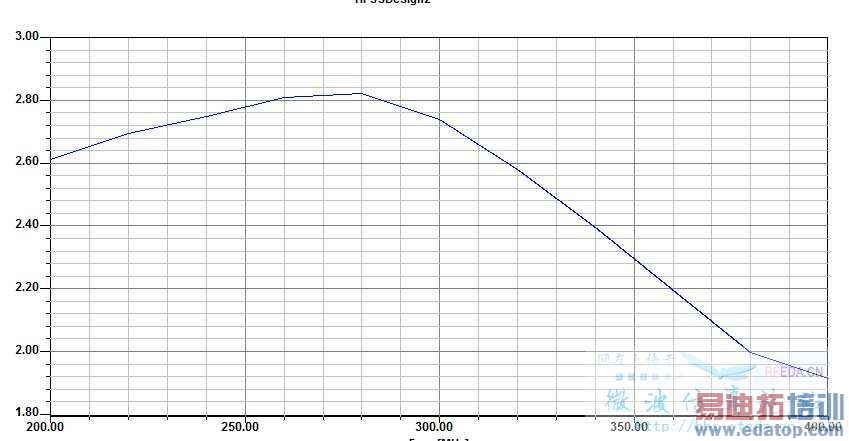

仿真结果


增益怎么成3db了？


驻波比也变大了！而且注意到原来驻波比在300Mhz是最小值，现在成了最大值了。
这是怎么回事？万分感激！

模型哪里见错了，应该怎样改？



给个提示吧！谢谢了！



问题已找到，供大家参考：
一、地板应该在空气盒内。
二、理论上，单极子天线的输入阻抗是对称振子的1/2.所以驻波比出现比较大的偏差。一般直接看输入阻抗。
