基于GSM直放站的八木重发天线

录入:edatop.com     点击:
可不可以帮我仿真一个基于GSM直放站的八木重发天线,我参考一下.
我自己也仿了一个,但方向图总是向后的旁瓣太大,主瓣的形状也不圆,有多棱角.



帮帮忙啊,我有急用!谢谢



谁手上有已经做好的八木仿真也发给我参考一下吧!!
谢了
lw0546@126.com

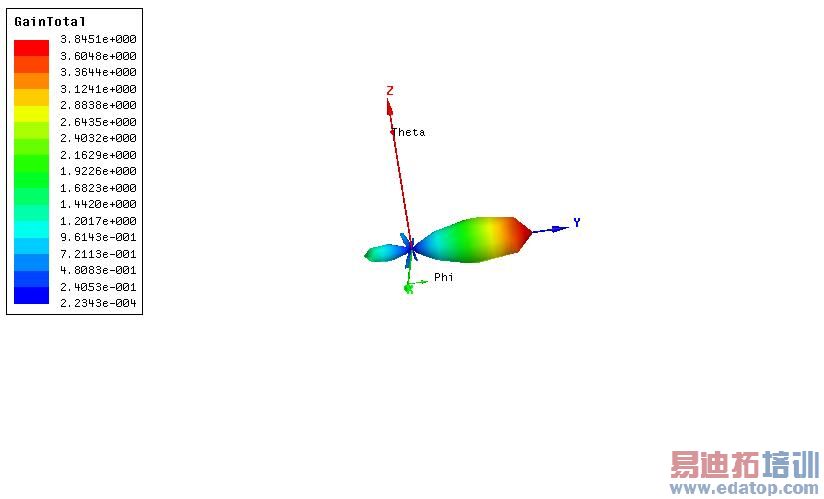

可以参考一下,机器能力有限,优化没有完成,



3楼的增益太低了,怎么比光偶级子的还差。



试试这个,6db gain



这个例子我实测达到了7.3,天线长度要比仿真短点,这样频率就正好在2.4g。多加几根引向器对gain没有作用了



是不是你的空气盒子不够大呢?我把空气盒子改大到距天线边缘的距离为扫描最高频率的四分之一波长,这样得到的增益为7.8dB,好像更接近实测吧



后向辐射大,把反向器加大撒!



IEEE 上大把的八木设计,有的可以大于10dB
and,用HFSS分析这个太受罪了,用矩量法又快又准,1秒钟解决战斗
