HFSS仿微带天线出的问题

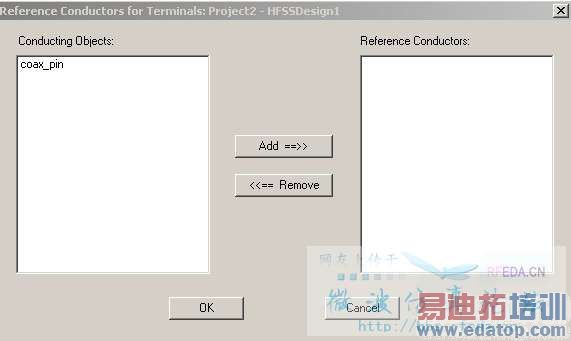

我用HFss遇到一个问题想请教下你，今天已经遇到两次了，教研室的师兄都没遇到过，模型都建的差不多了，开始设置波端口激励，选了waveport就出来这样一个对话框，激励就是就是加不上去
麻烦帮下帮， 给我解决下，先谢谢了



这个就直接选就可以了啊



建模加端口过程叙述一下



这个直接进去了，就没什么反应了，也不让建立矢量，相当于加不上激励。我在群中问了几个人，有人跟我说这是因为我用的是终端驱动，如果改成模式驱动就好了，我改了，的确可以，但是不明白其中道理，我甚至不明白这两种驱动之间的区别，书我也是看了，太官方了，有没有点通俗的语言给我讲一下。



关于建模过程，其实这个不是个什么课题，就是HFSS全书天线的第三个例子。建模的过程我就是一步步按照全书来的，但是就是不知道问题在哪。麻烦给解决一下。



对于同轴线和微带线等双线结构使用终端激励应该是没问题的，HFSS12里面会自动找两个导体来画积分线，你要自己画反而不行，而模式驱动就是要手画。你给出的图里面没出现外导体我觉得可能是建模的问题吧，你再检查下呢。



‘你要自己画反而不行’，是什么意思，你的意思是终端驱动会自动识别两个，自动会画好么。我用的是11版的，看的是10版的书，不知道11有没有这个自动的功能。
我今天再照着例子重新画一遍，谢谢你的指点。



谢谢，‘你要自己画反而不行’，是什么意思，你的意思是终端驱动会自动识别两个，自动会画好么。我用的是11版的，看的是10版的书，不知道11有没有这个自动的功能。 ]f6,4[
我今天再照着例子重新画一遍，谢谢你的指点。



谢谢，我今天又装了一个hfss10，发现就是版本的问题，11会自动设置，10不会，谢谢你，你还厉害
