背景材料设置的问题

录入:edatop.com     点击:

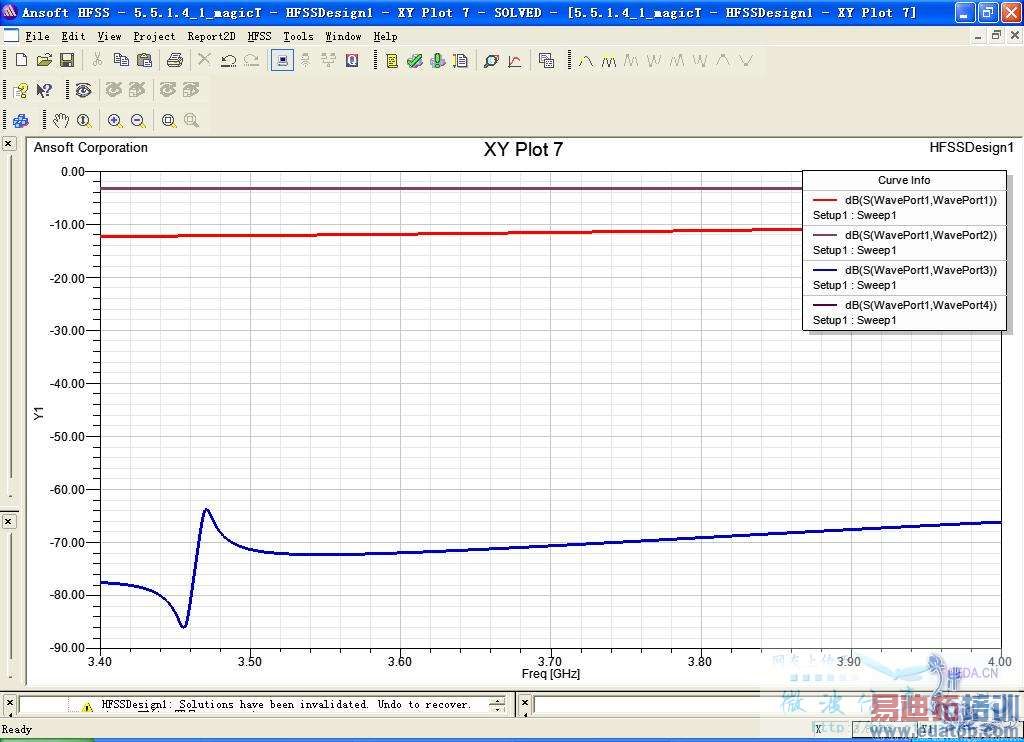

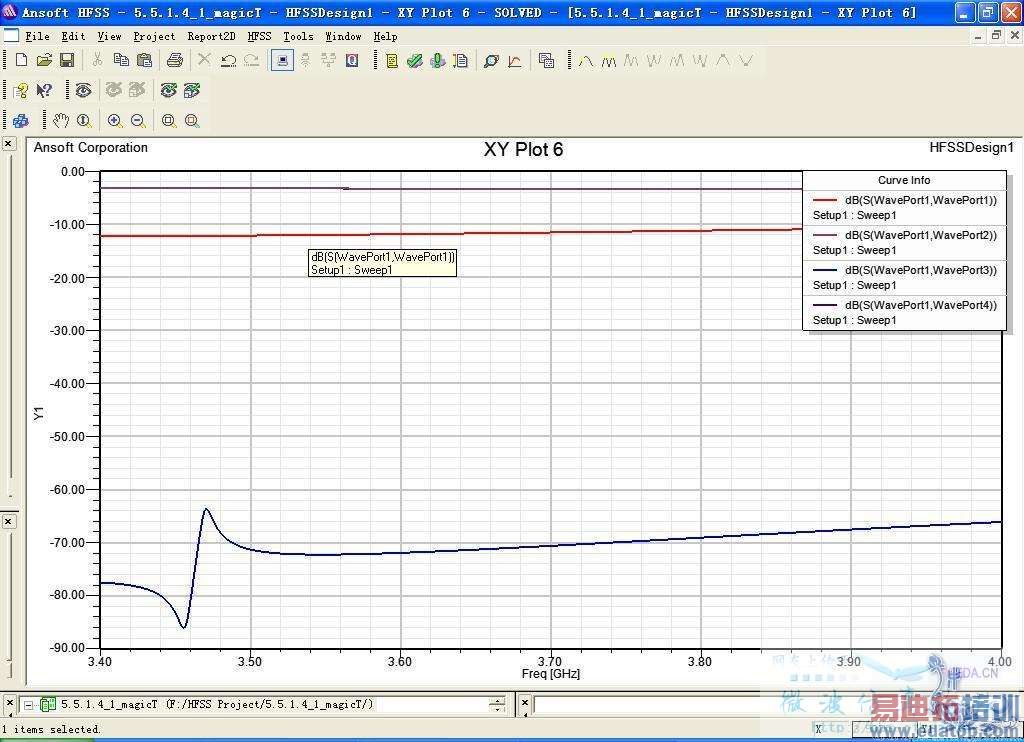

今天仿真魔T的时候,忽然发现画出来的模型设置边界为perfect E和压根不设置边界条件的仿真结果一样,这是怎么个情况?望各位路过的大侠指教,在此谢过。附件为仿真的两种结果图,仔细看是一样的。





有人说,那是因为默认的背景材料是理想导体。那么不知道背景材料可不可以改,在哪里改?我看的HFSS的书上貌似没讲过这个
静候高人指点



为什么我的帖子总是零回复?难道我每次都碰到了只有上帝才会碰到的事情吗?



帮你顶起吧,我也想知道这个,一直对这个比较晕



hfss默认的背景材料是pec,这也是该软件的一大特点。
2楼为何要修改背景材料,没必要吧。如果一定要改,可以通过设定相应位置的边界条件来达到目的!
cst软件可以设定背景材料,但那是时域有限积分法



楼主给你顶起!
不过我在仿真魔T时候,结果显示数据出错,不知道是什么原因。



非常感谢4楼



你可以把详细的错误提示发上来大家一起讨论一下
