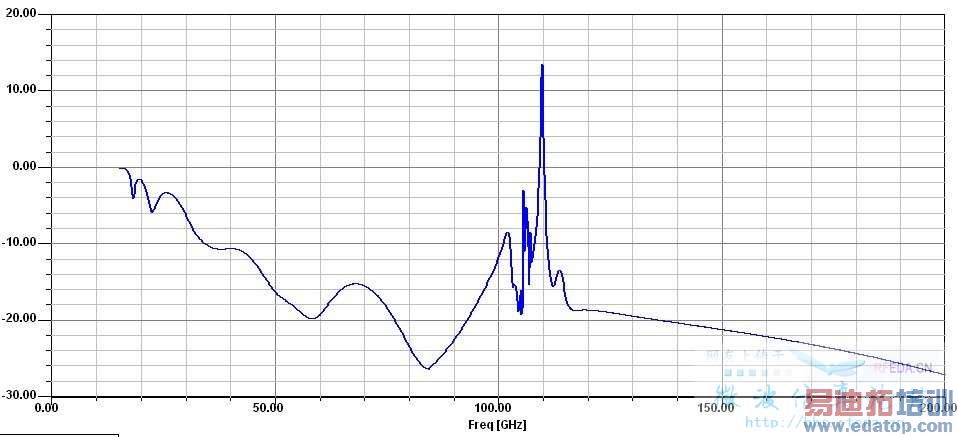

矩形波导的S11

你用的什么sweep？带宽太宽了，可能会不准确
还有就是20mm*10mm的波导在频率高端会出现高次模，如果波导里面有不连续的地方可能会把高次模激励出来

S11的dB应该小于0，结果显然不符合物理意义，这个结果是错误的。
查看一下你的设置有没有问题，另外，不同尺寸的波导应该有自己的工作频段，应该在自己的工作频道仿真。

频率太宽吧，不准了。

我用的是FAST，波导里面没有不连续的地方，波导的另外一端加的是PML。另外您说的激励出高次模式什么意思？我在设置WAVE PORT的时候设定的是只有1个模式啊

FAST不能设置这么宽，仿出来不准
WAVE PORT的时候设定的是只有1个模式只是表示波导口的激励模式是一个模式，但是不代表这个模式在波导腔内部传输的时候不会激励出高次模来，特别是波导存在不连续的时候，在它的主模工作频率以上是很可能出现传输凹点的
你这里的问题还不是高次模的问题，是你的sweep方式不应当用fast,你的带宽太宽了，你可以选择Interpolating试试，这个算法可以计算宽带的。如果想计算速度快些，可选择discrete扫描你想要的几个点

非常感谢您的指导。有一点我不太明白，就是端口限定了一个模式，对于连续的波导，在内部传输的时候怎么激励出高次模

连续的波导不会激励出高次模，在波导里面加入一些膜片、凸台之类元件在某些频率点上是可能激励出高次模的，当然频率要在高次模工作区才行，主模范围内是不会的
