车载天线互耦问题,大家看看这样是否合理?

录入:edatop.com     点击:
拟分析短波通信车上3个线天线之间的互耦,通过计算S参数,模型如下:


条件:外面的BOX为真空的空气腔,内部BOX为车体,车顶上放置了3根圆柱体制作的线天线。天线材料为:PEC,车顶为铜。
辐射边界:车顶设为理想导体,空气腔设为Radiation,并在radiation中设置了Insert Far Field Setup—>Infinite sphere,参数为:Theta:-180-180,步长为10,Phi:0-360,步长为10。
扫频范围:1-30MHz,步长1MHz,Solution设为了20MHz。其它基本为默认设置。

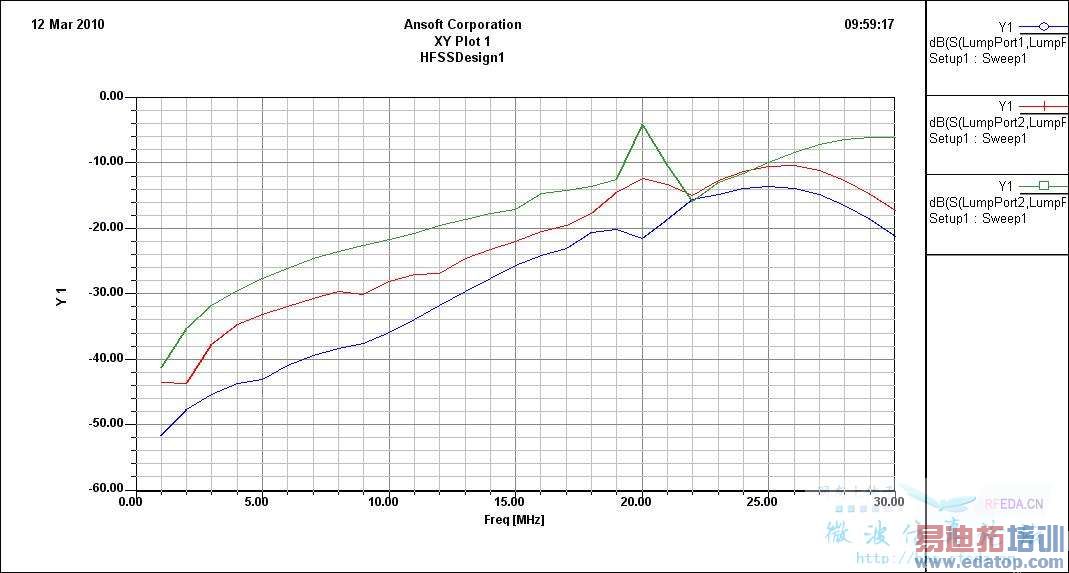

仿真结果如下:


问题:
1、天线、车顶材料选择是否合理?
2、车顶的设置问题,有的文章将车顶设为理想导体,有的文章不设置车顶,而将空气腔的底面设置一个Finite Conductivity,材料为铜,并选择infinite Ground Plane,这两种那种更合理?
3、空气腔Radiation的设置,是设置为Insert Far Field Setup还是Insert Near Field Setup,我不太明白这个Far、Near是指谁的,天线还是空气腔?车顶线天线的Theta、Phi设为多少合适?
4、我看HFSS帮助中有一句话:辐射边界距离辐射体至少1/4波长,针对我这里是指天线距离空气腔至少1/4波长么?

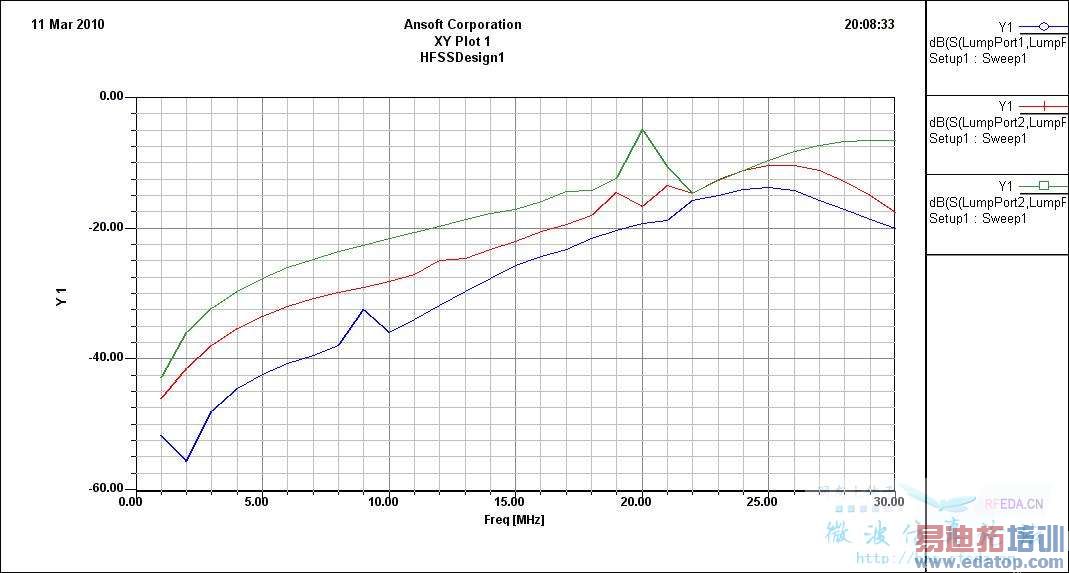

5、仿真中出了几次这样的问题,为了测试Theta的影响,我分别尝试了-180-180,-90-90,在仿真过程中先仿真了-180-180,得到了上面的图形,后改为-90-90得到了下面的结果:


然后我再改回-180-180进行仿真却得不到前面的图形了,我其他什么条件都没动,怎么回不去了呢,后来尝试Insert Far Field Setup和Insert Near Field Setup的仿真结果时,又出现了这样的问题,我明明没动其他设置,怎么就无法回去了呢?我以前使用过VC,Matlab、CVI,从来没见过这种问题,好在我每一步都有备份,不然麻烦大了。
上面是我的一些问题,我个人是最近才接触HFSS,到咱们本站刚一周,而且不是本专业的,只是为求得一些结果临时仿真,但这个结果对我很重要!非常期望得到大家的帮助,谢谢了!
如果大家有这方面的程序设计期望能发给我,我的邮箱:zhaoanli2005@sohu.com,感激您的帮助,谢谢!



期望微波本站中各位前辈的帮助和提携!



我也请有能力的高手指点一下



以上所有回答都是个人见解:
1、天线、车顶材料选择是否合理? <8f0+"
天线与车顶材料的选择设置会影响到天线的辐射,设置成实际的材料就可以了;
2、车顶的设置问题,有的文章将车顶设为理想导体,有的文章不设置车顶,而将空气腔的底面设置一个Finite Conductivity,材料为铜,并选择infinite Ground Plane,这两种那种更合理? g:e8i
个人认为,车顶材料的设置只设成材料即可,可以不设任何;
只设远场辐射就好了;
3、空气腔Radiation的设置,是设置为Insert Far Field Setup还是Insert Near Field Setup,我不太明白这个Far、Near是指谁的,天线还是空气腔?车顶线天线的Theta、Phi设为多少合适? 96V, [-arf
远场与近场只是对天线而言;
0度最好;

4、我看HFSS帮助中有一句话:辐射边界距离辐射体至少1/4波长,针对我这里是指天线距离空气腔至少1/4波长么? Ko1?jPE
对,一定大于1/4波长;

5、仿真中出了几次这样的问题,为了测试Theta的影响,我分别尝试了-180-180,-90-90,在仿真过程中先仿真了-180-180,得到了上面的图形,后改为-90-90



感谢zhxlei0810的解答!希望众高手、前辈们都能发表一下自己的见解,谢谢!



mmmmmmmmmmmmmmmmmmmmmmmmmmmm



那个啥,我看你给的是s参数图。你可以试下不设置radiation里面的东西,全删了。就算s参数,看看结果怎样。这两个选项一个是反映端口传输特性的,一个是辐射特性,相对独立。另注意两个问题,第一个为边界问题,第二个就是你的收敛步数是否够,收敛条件设置得是否合理。
对于hfss12来说,可能会出现网格数过小的情况,比如我第一次设收敛门限0.01 步数10.它可能2步收敛,那么算了也就2万网格,我认为这个网格数还是不够的,那么我会人为设门限为0.0001,让它跑15步。这个时候也许可以,也许它又不行了,我再改回0.01和10,这回可能7步收敛。
如果用12的话,注意检查一下solution选项,避免出现上述问题。因为收敛与否,结果肯定是不同的。



谢谢icelemon922 !



还有专家能详细解答一下这些问题吗?



前面zhxlei0810前辈说过,HFSS使用中要求辐射边界距离辐射体至少1/4波长,这是必须满足的条件,我按照这个要求对我的模型进行了更改,但出现了下面的警告:
[warning] Solution Setup 'Setup1': Given the specified frequency and model dimensions,an extremely large mesh will be required to produce an accurate solution.Your model and/or frequency units may be set incorrectly. (7:44 下午三月 19, 2010)
我的求解条件如下:
Analysis中Setup的设置:
中心频点15MHz
Maximum Numbers of passes:6.
Maximum Delta S:0.01
Setup下的Sweep:Fast模式,扫频范围1-30MHz,step size为1MHz
其他求解设置都是默认值。
我研究的是短波波段1-30MHz,根据1/4波长的要求,那对于1MHz来说就要求75m远,以前设置的Box空气腔比较小,没考虑这个问题,现在我把外部的Box空气腔设为75m,但是运行前的检验就出现了上面的报警, 各位前辈看看应该怎么办?更改mesh大小么?
一直麻烦大家,非常感谢,我在本专业和这个软件上都是新手,请多指教!因为这是我现在一个课题急需的结果,所以麻烦各位前辈施以援手,小弟感激不尽!
