HFSS waveport 问题
录入：edatop.com 点击：

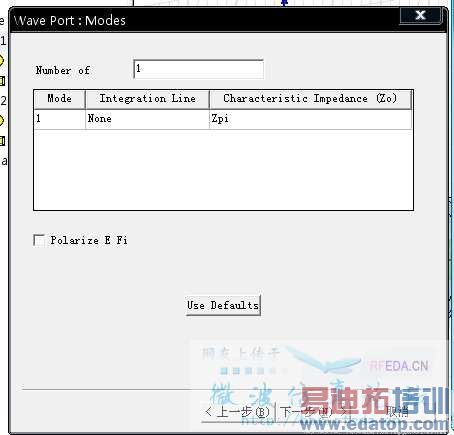

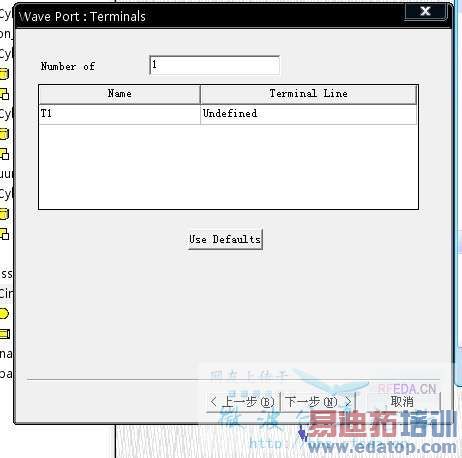

相同的驱动 3Dmodel建好后，设置Waveport端口时，会出现两种完全不同的界面，如下图，11111图设置完运算VSWR结果正确，222222图VSWR结果错误,请问是什么原因？
LZ选用的solution type不一样
solution type 都是 Driven Terminal。
我设置的waveport都是图2形式的
图1形式的还真没碰到过
图2需要设置校准积分面，我也是新手不知道回答的正确不。盼高手回答
刚看了看图一是driven求解模式，不用画积分线，图二是driven terminal模式，需要画积分线
可能lz画积分线方向画错了，看看fullbook上同轴馈电微带天线例子就好了
