HFSS11 中如何画等高线场图谢谢

录入:edatop.com     点击:
在网上搜了许久,只看到HFSS软件的介绍中说可以画 等高线,其他的就没有了,恳请各位高手指点一下,先谢谢啦!




是这样吗?

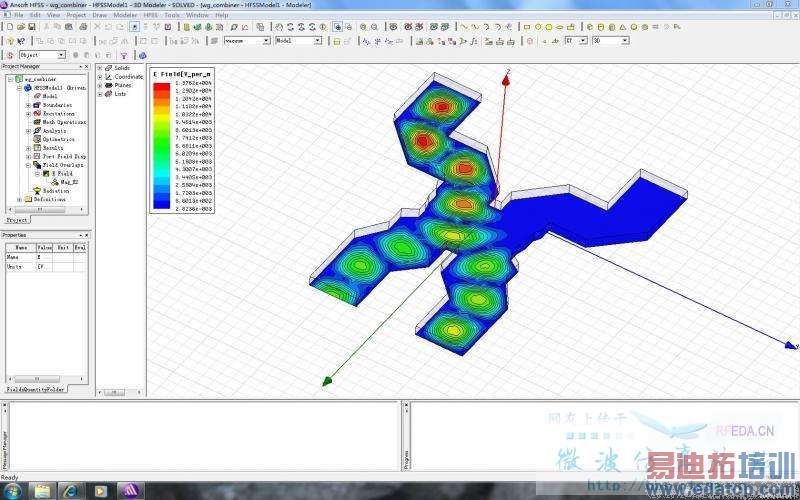

看的不太清楚,场图是肯定的,我画的场图只能用颜色来表征场的大小,各颜色之间没有等高线,我想要如图的这种效果



恩,明白了.这个不算是等高线吧
操作应该是
右键单击E field - modify attribute - 选plots页 在scalar plots中把outline钩选上。如果要改变场表示形式,就改isoval type
其中有我那个图中的等高线模式






昨天我也弄出来了,谢谢啦!再请教一个问题:HFSS里能不能画场的相位图?



可以,选vector那个

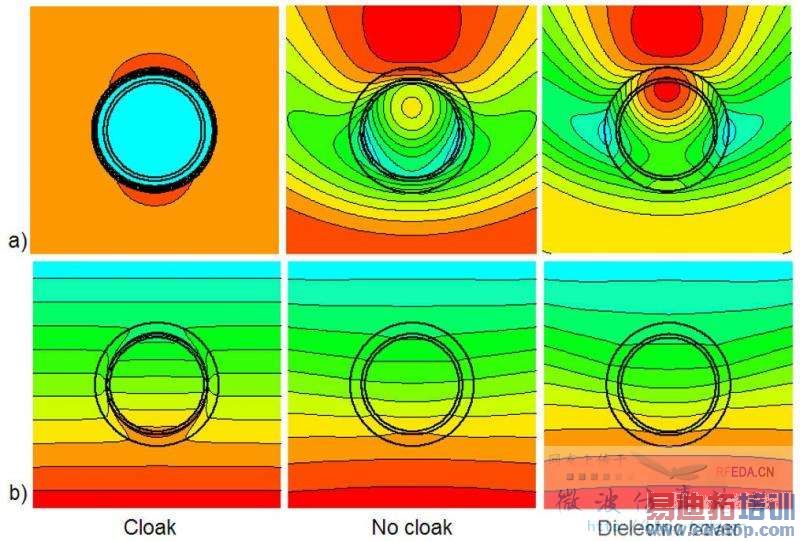

好像选vector做不出来,要求是效果跟我上面那幅图的第二行图是一样的
