Symmetry设置求助
录入：edatop.com 点击：
我有5个端口，设symmetry磁壁，multiplier设为0.5
就应该画5/2个端口，第一个端口被对称边界平分，最后阻抗正确，
但是没被平分的2个端口阻抗只有一半了！
怎么办？
就应该画5/2个端口，第一个端口被对称边界平分，最后阻抗正确，
但是没被平分的2个端口阻抗只有一半了！
怎么办？
help!!!
楼主的问题好像有些问题，对称边界必须切到每个端口才行
也就是说HFSS处理不了这种问题吗？
这种微带功分不能用对称？

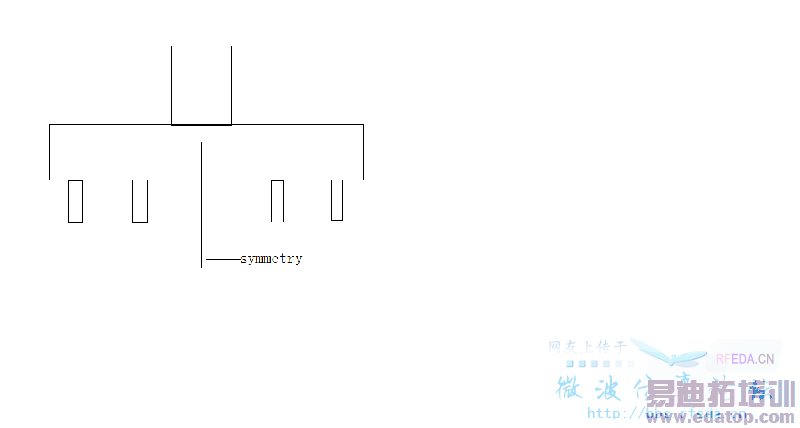

不好意思，图上传有点问题。Symmetry延伸到顶。
对，这种问题不能利用对称边界条件
