HFSS设计介质谐振器
录入：edatop.com 点击：
请各位高手指教，我需要用HFSS设计一个模为TM010的介质谐振器，内部有两个天线，一个传输，一个接收。当我单独设计一个400MHz的谐振腔和工作在400MHZ的同轴探针天线时，都工作得相当好，但是当把天线放到谐振腔里的时候，天线基本上就不工作了，S11只有-0.05左右，不知道是不是天线和腔不匹配，如果是这样，该怎么修改？或者是别的什么问题？请各位赐教了
谢谢了！
谢谢了！
谐振腔里面放天线干什么？
确实……当激励？
楼主留言：
恩，当激励，当放介质在里面后，s参数会有频移，然后通过频移可以算出介质常数
o
那当然不一样了
天线放在free space里根放在腔体里差的太多了
应该一开始就放在一起方针
楼主留言：
恩恩，现在我是放在一起仿真了，但不知道天线的长度大小有没有什么计算方法，现在我是手动一点一点的调，结果最好的时候也只有-2左右，这个结果是在增加了天线的长度和半径后得到的。
不知道还有没有别的什么原因？
恩，恩
现在我是把他们放到一起仿真了，但是天线的大小长度有没有具体的算法啊？
上个模型看看吧
另外这个谐振器是干什么用的
做滤波器还是测介电常数 ？
楼主留言：
是测介电常数的，图已经发上来了，麻烦你了，谢谢
这个是测介电常数的

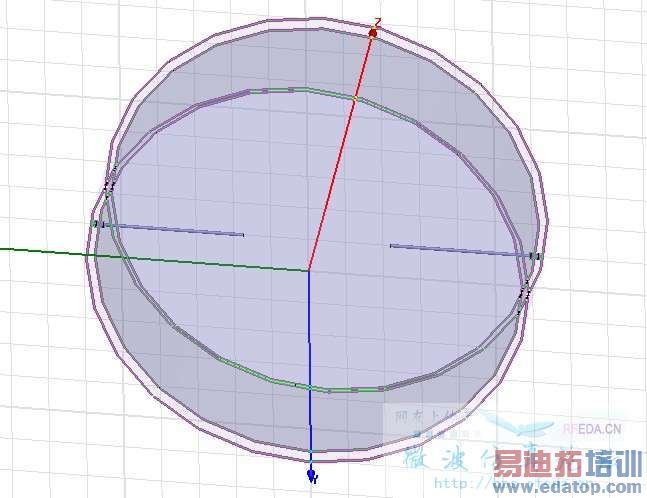

模型大概是这样的，
