贴片天线E面H面如何确定
录入:edatop.com 点击:

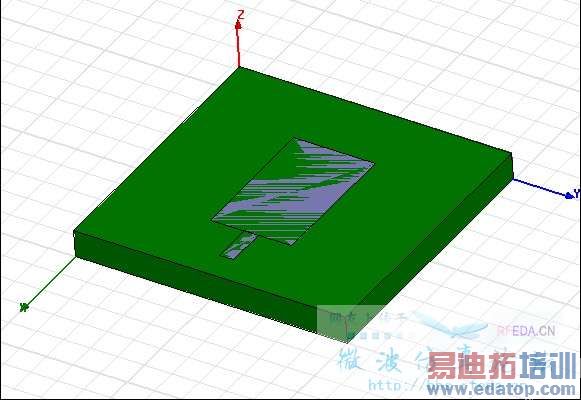

天线如图所示,微带线馈电,辐射边应该是贴片沿X轴的两边吧?其E面,H面是哪个平面呢?
EH分别指的是 EH最大的面 可以做图看E field 和H field
你这个匹配了吗?感觉窥电的位置还是不太对呢,窄边窥电的话中间应该是不匹配的。
场方向好像和宽边窥一样的,即平行于宽边的方向是H面,垂直于宽边的方向是E面。
