HFSS如何设置边界条件和激励源
录入：edatop.com 点击：

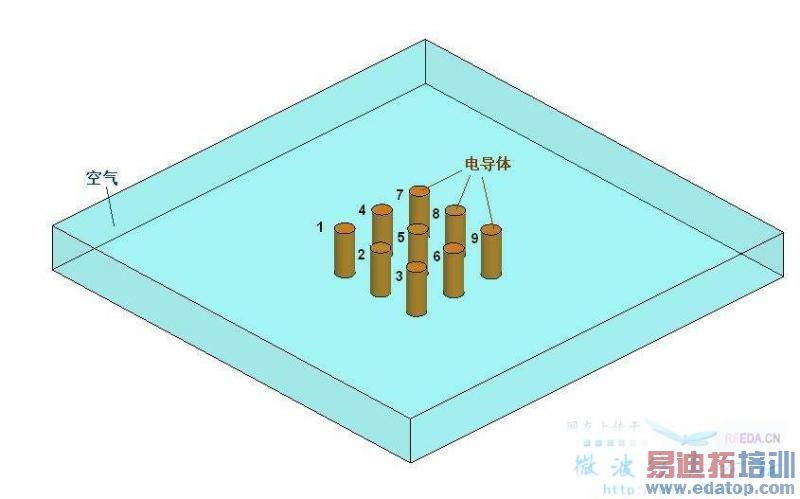

问个问题，我现在要模拟这样个模型，如图，长方体为空气，9根圆柱为通电导线。
模拟：导体2接信号， 导体1和导体3接地，这里应该如何设置边界条件和激励源呢？
我觉着：选取模式为终端驱动。但是不知道该怎么设置Ports, 是不是设置wave port, 上下两面各设个Port，各9个terminal Line. 但是怎么区分接信号和接地这两种不同方式呢？
边界条件是不是就是整个空气，是radiation吗？
这个模型模拟的目的是看接地导线对其他导线的影响，再看看VSWR值的大小。
请大家帮忙看看把，谢谢。
模拟：导体2接信号， 导体1和导体3接地，这里应该如何设置边界条件和激励源呢？
我觉着：选取模式为终端驱动。但是不知道该怎么设置Ports, 是不是设置wave port, 上下两面各设个Port，各9个terminal Line. 但是怎么区分接信号和接地这两种不同方式呢？
边界条件是不是就是整个空气，是radiation吗？
这个模型模拟的目的是看接地导线对其他导线的影响，再看看VSWR值的大小。
请大家帮忙看看把，谢谢。
个人认为接信号的设置为端口，不知道对不对，呵呵
wave port应该没错
我也这么认为，接信号导线加上Termial Line, 接地导线该怎么模拟，是不是不设断口就可以了
完全不接导线，就是open的，这种情况的导线也不设端口吗？
有人知道吗？ 很´急，运行后结果总是不理想
看来看去好像不知道该怎么建，像1楼说的好像不对。期待专家解答！
是啊，不好建，关键是接地怎么正确设置，专家帮忙看下吧!
ding yi xia!
我做的跟你的差不多，我的是阵列天线。只不过阵列模型是圆的。我也不是很清楚，我的还不知道要设置几个激励呢，我还得优化后在看呢。以后多多合作。
你仿真这个是用来要什么效果的啊
接地就画个地平面行不
我看PCB的例子上就是这么整的

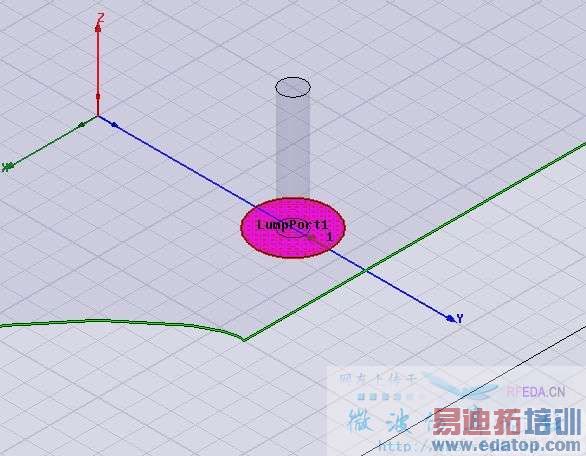

看看这个，地平面设定为finite conductivity，LumpPort与地平面设定在同一平面。
