HFSS仿真螺旋型天线出现的问题

录入:edatop.com     点击:

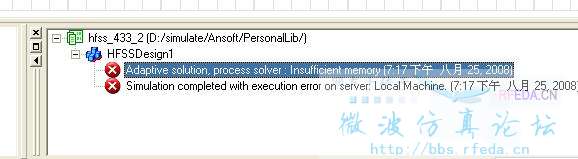

昨天仿真螺旋型天线出现的问题,不知道如何解决,请教高手此为什么错误,图片在附件里面,谢谢了



由于螺旋天线结构复杂,所以划分网格很多,计算量超出了计算能力。
解决办法是利用附件中的宏,画近似螺旋仿真。



谢谢指点。我学hfss不久,您能给我解释下宏指的是什么么?



还有我想问下版主,如果是划分网格出现的问题,我可以用手动划分网格可以解决么?您给的宏画出的近似螺旋天线和真实的天线仿真出来的效果有多少差别呢



就是一个接口程序,你直接运行,设定你要的螺旋天线的尺寸,例如螺距等,后自动画出螺旋线,只需要你加空气盒子和馈电就可以了。才学HFSS建议用自动划分网格。宏画出的近似螺旋天线和真实的天线仿真出来的效果是很接近的,就如利用理想导体,代替铜仿真一样,计算量少了,而精度又损失不大!



内存不够!



谢谢版主的指点,对于螺旋天线,接地板的设置对于天线的性能有影响么,因为我要仿真的螺旋天线有实际的接地板,不画接地板的话天线本身性能是否受到影响,再此请教



自适应计算时,要加密网格,网格多了,计算量大了,内存就不够



由于螺旋天线的结构,HFSS需要划分太多的网格。这涉及到两个问题:第一个是,计算机的速度;第二个是计算机的内存;HFSS适合于在服务器上运行。在普通机子上就算些简单的,规则的天线吧!
