HFSS画曲面的问题

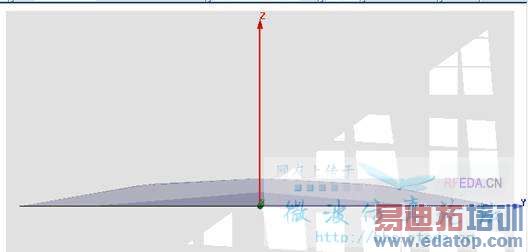

我需要一个球壳曲面的一部分，画好球壳后，裁去多余部分，由于只需要很小的一部分，所以剩下的部分曲线性变得很不好，几乎成了折线曲面，请问在ansoft里能不能设置那些参数，使得曲面更细腻化！本人的表达不知各位看懂了没，附图帮我看看。



没人知道吗？



如果从另外一个角度来理解这个问题
如果你的曲面半径很大而立体角很小的话，那么实际上曲面就可以近似为几个折面吧
你得到的解也应该是相当精确的



谢谢前面对我问题的留言，我昨天又查了些资料，这个问题应该属于 弯曲网格面划分 这方面，
具体设置在是HFSS/Mesh Operations/assign/ Surface Approximations 。



你确定Mesh Operations/assign/ Surface Approximations 指的是物理网格吗？
难道不是仿真网格？



这个应该是mesh网格划分时候用的
不是物理建模用的吧
话说回来
可能hfss在物理建模的时候用的是理想圆面，虽然显示的时候是折线
这样的话，你就不用担心太多了，直接求解就好了
不过不知道怎么验证一下
有没有大牛出来说下



四楼说的很对，我是把物理网格和仿真两个弄混淆了.....
对hfss只是新手，多谢留言。学习了...
