HFSS FullBook中的Bowtie天线的疑问

1 模型建立过程中，在敷铜层上将Bowtie的两个臂剪掉是为什么？
2 减的同时还勾选了clone tool objects before subtracting ，我的理解是这样不是等于没有减么？
3 边界条件方面：为什么给整个敷铜层都加上有限传导边界？
4 馈电缝隙为什么不需要指定材料？（文中也没有具体说明，我理解的就是没定义馈电缝隙的材料）
因为之前对于Bowtie天线的形状概念停留在两个三角形贴片上
所以对例子中的这样的操作不是很理解
目前就这些问题 随时补充
请指点。



可怜
没人答
算了



我来 回答一下
1 我没看到具体的模型，不知道你说的剪掉是什么意思
2. 勾选 clone bofore substracting意思是被减数减去减数的同时，再把减数复制一份
3.敷铜层的铜本身的电导率就是有限的，所以设置为有限点到，其实也可以设置pec，仿真结果会和实际稍微差一些，但是仿真的快
4 第四条等看到full——book后再坐解答



你好 首先感谢你前面的解答
我的那份关于本例子的文档上传不了 而且我又发不了带链接的帖子
你不嫌麻烦的话可以在本站找“hfss中文实例教程[260-281 CPW(共面波导)馈电蝶形天线]full book v10 ”的帖子
如果你有时间可以看一下 就知道我问的是啥了
谢谢！



馈电缝隙那儿应该是端口，端口是模拟波的进出，天线实际上那里就是没有材料的

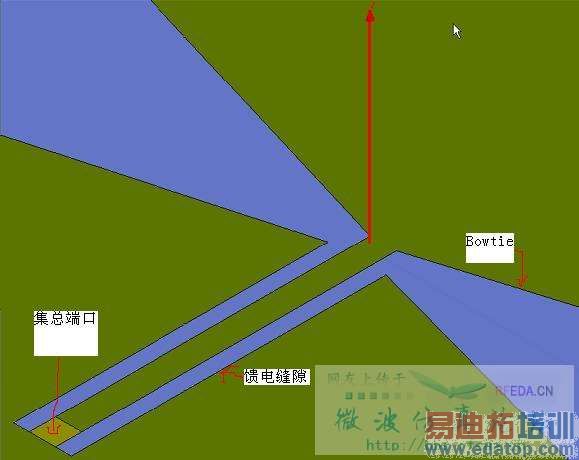

试着上传图片



看看原来的文档能不能传上去



终于成功了
不容易啊
文中先是建立基板 然后敷铜层 材料设为铜
下面接着建了多边形（Bowtie）和矩形（馈电缝隙）将这两个合并 名字仍为Bowtie
然后从敷铜层减去了上面合并后的Bowtie不过此处勾选了clone tool objects before subtracting
我的问题之一：从定义了材料的敷铜层上减去没有定义材料的Bowtie，那么这个裁剪下来的Bowtie是否仍是未定义材料呢？ 如果是的话 是不是就与实际情况不符呢？
希望有人来解答。



好吧
再人工顶一次
如果还没人做过这个方面的东西
我就放弃



从定义了材料的敷铜层上减去没有定义材料的Bowtie，那么这个裁剪下来的Bowtie是否仍是未定义材料呢？
仍然是原来的材料特性，如果它的材料属性不是not assignd，那就应该是默认值vacuum（如果你没有改变默认值的话）
